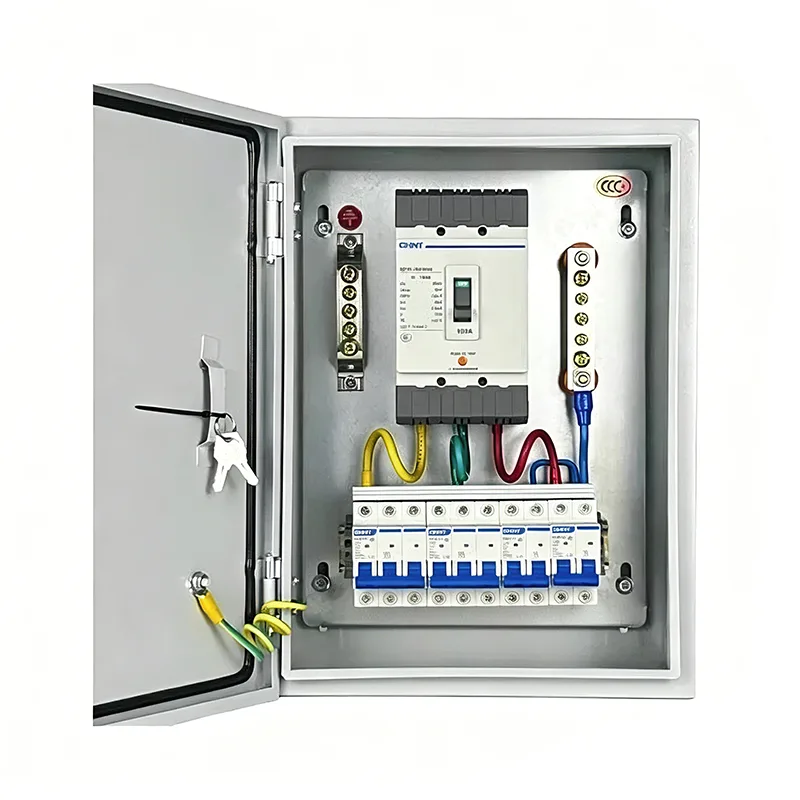

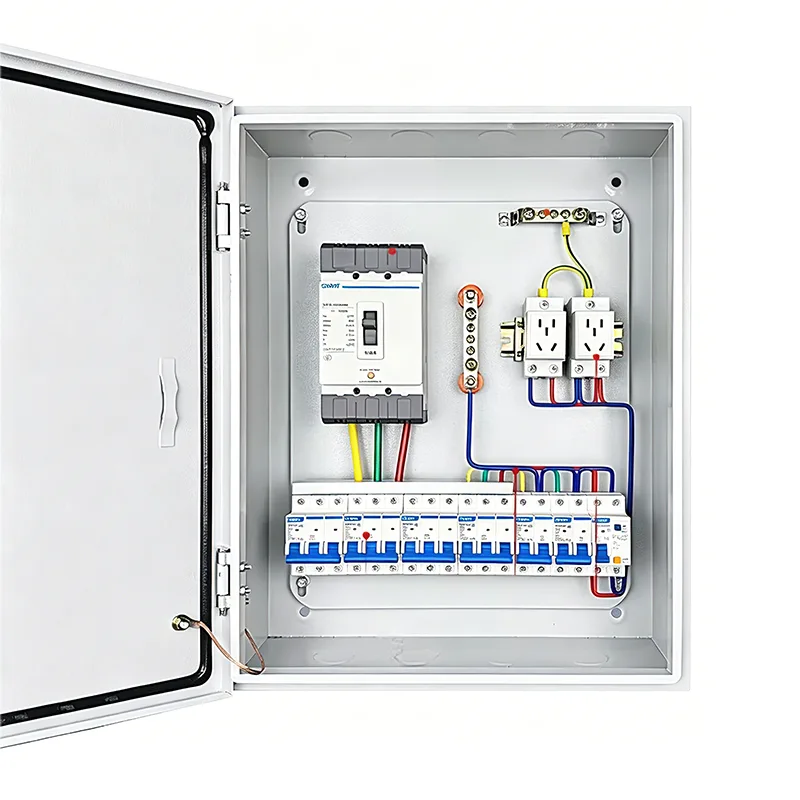

Liten komplett uppsättning kraftfördelningslådor

Liten komplett uppsättning kraftfördelningslådor integrerar olika elektriska komponenter enligt ett specifikt kretsschema, installerade i ett litet metallskåp. Även om den är liten, är den en komplett kraftsystemenhet. Shangming är leverantör av denna produkt, och vi tillhandahåller även olika andra typer av distributionsskåp och lådor.

Produktsammansättning

Shangmings lilla kompletta uppsättning kraftfördelningslådor har avancerad design och pålitlig kvalitet. Komponentmässigt är denna serie inte bara en samling av flera distributionslådor, utan snarare en modulär enhetssamling vetenskapligt konfigurerad baserat på elektrisk systemlogik, funktionell uppdelning och installationskoordination.

1. Box Support System

Denna del ansvarar för det fysiska skyddet av boxen.

Skal: Vanligtvis tillverkat av kallvalsad stålplåt eller rostfritt stål.

Monteringsskenor: Standard metallskenor anordnade horisontellt inuti lådan för snabb montering av strömbrytare och andra komponenter.

Panel: Utrustad med dörr; En anpassningsbar fönsterdörr finns tillgänglig, som endast exponerar strömbrytarens manöverhandtag för att förhindra oavsiktlig kontakt med spänningsförande delar.

2. Primärt distributionssystem

Det primära distributionssystemet hanterar kraftdistributionen, ger kontroll och skydd.

Huvudströmbrytare: Huvudströmbrytaren för hela lådan, används för nödströmavbrott eller underhåll.

Miniatyrbrytare: Ger överbelastnings- och kortslutningsskydd för varje grenkrets.

Residual Current Device (RCD): Övervakar strömläckage och stänger omedelbart av strömmen vid risk för elektriska stötar.

Överspänningsskydd: Absorberar omedelbar högspänning som genereras av blixtnedslag eller fluktuationer i elnätet, vilket skyddar nedströms elektriska precisionsapparater.

3. Hjälp- och övervakningssystem

Indikatorlampor: Röd för drift, grön för stopp, gul för fel, visar aktuell strömstatus.

Mätinstrument: Liten DIN-skena-monterad energimätare för övervakning av spänning, ström eller strömförbrukning.

Plint: För snygg anslutning av externa lastkablar, vilket underlättar framtida underhåll.

4. Elektriska anslutningar och tillbehör

Samlingsskena: Kam- eller gaffelformade kopparskenor, som ersätter smutsiga byglar, gör anslutningarna mellan effektbrytare mer kompakta och minskar värmeutvecklingen.

Jordning och neutral samlingsskena: Använder dedikerade kopparlister för att centralt ansluta noll- och jordledningarna för alla kretsar.

Internt ledningsnät: Flamskyddande ledningar som uppfyller gällande krav, dragna genom kabelrännor med tydliga ledningsnummermarkeringar.

Hur väljer man rätt komplett distributionslåda?

Innan du startar ett projekt är det viktigt att korrekt identifiera den fullständiga distributionsboxkonfigurationen. Olämpligt val kan leda till funktionell redundans, bortkastade kostnader, installationssvårigheter eller begränsad framtida expansion.

Steg 1: Definiera applikationsscenarierna och belastningsegenskaper

Vänligen bekräfta följande frågor:

1. Var kommer den att användas?

Torkverkstad inomhus → IP40 räcker

Utomhus/pumprum/ vid havet → Kräver IP54/IP65, rostfritt stålmaterial

2. Vilken utrustning kommer den att driva?

Belysning/uttag: Enfas, svag ström (≤32A)

Motorer/svetsmaskiner: Trefas, hög ström (≥32A), kräver termiska reläer/föroreningar

Smarta enheter: Kräver 24V DC, kommunikationsgränssnitt

3. Krävs automatiserad kontroll?

Manuell start/stopp → Basic Power Box

Automatisk logik/fjärrövervakning → Kräver PLC/HMI-box

Steg 2: Beräkna elektriska parametrar och bestäm kapacitet

1. Total belastningsuppskattning

Ange effekten (kW) och driftspänningen för all elektrisk utrustning. Om du har problem kan Shangmings tekniska team hjälpa dig att bekräfta.

Beräkna den totala strömmen med hänsyn till en samtidighetsfaktor Kx = 0,7–0,9;

Exempel:

3 x 5,5 kW motorer (380V) → Enkel motorström ≈ 11A, total ström ≈ 3 × 11 × 0,8 = 26,4A;

Belysning 5kW (220V) → Ström ≈ 23A;

Huvudinkommande linje rekommenderas ≥63A.

2. Planering av grenkretsar

Varje typ av belastning bör ha en oberoende krets för att undvika störningar. Enkretsström ≤ 80 % av strömbrytarens märkvärde.

Viktig utrustning rekommenderas att ha en separat krets + UPS.

Steg 3: Bestäm antalet och kombinationen av kapslingar

Enkelt scenario: 1 integrerad kapsling

Medelkomplext scenario: 2–3 kapslingar

Hög komplexitet och höga säkerhetskrav: 3–6 kapslingar

Steg 4: Välj skyddsnivå och material

Shangmings produkter erbjuder skyddsnivåer från IP30 till IP66, och material inkluderar kallvalsat stål och rostfritt stål.

Om du har säkerhets- och intelligenskrav och behöver förbättra bekvämligheten med framtida underhåll baserat på den specifika installationsplatsen, vänligen kontakta oss. Shangming kommer att granska genomförbarheten och lämna en offert och prover inom 1-2 arbetsdagar baserat på ritningar och tekniska krav.

FAQ

F: Varför välja en liten komplett uppsättning kraftfördelningslådor istället för ett enda stort skåp?

S: Små, kompletta distributionsboxar kan flexibelt kombineras med olika funktionella kapslingar efter faktiska behov. Vissa kablar och komponenter är förintegrerade på fabriken, vilket gör installationen på plats enklare och snabbare och lämpar sig för trånga eller oregelbundna utrymmen. Under underhållet är den funktionella zonindelningen tydligt definierad, vilket underlättar felsökning och reparation.

F: Hur utför man dagligt underhåll och inspektion?

S: Kontrollera driftstatusen för alla strömbrytare och kontaktorer kvartalsvis för att säkerställa att det inte sker någon överhettning eller lossning.

Rengör regelbundet damm som samlats inuti höljet, särskilt kylfläkten och filtren. Kontrollera dörrkarmens tätningar för åldrande och sprickbildning och byt ut dem vid behov.

Registrera inspektionsresultaten och korrigerande åtgärder efter varje underhåll för spårbarhet.
