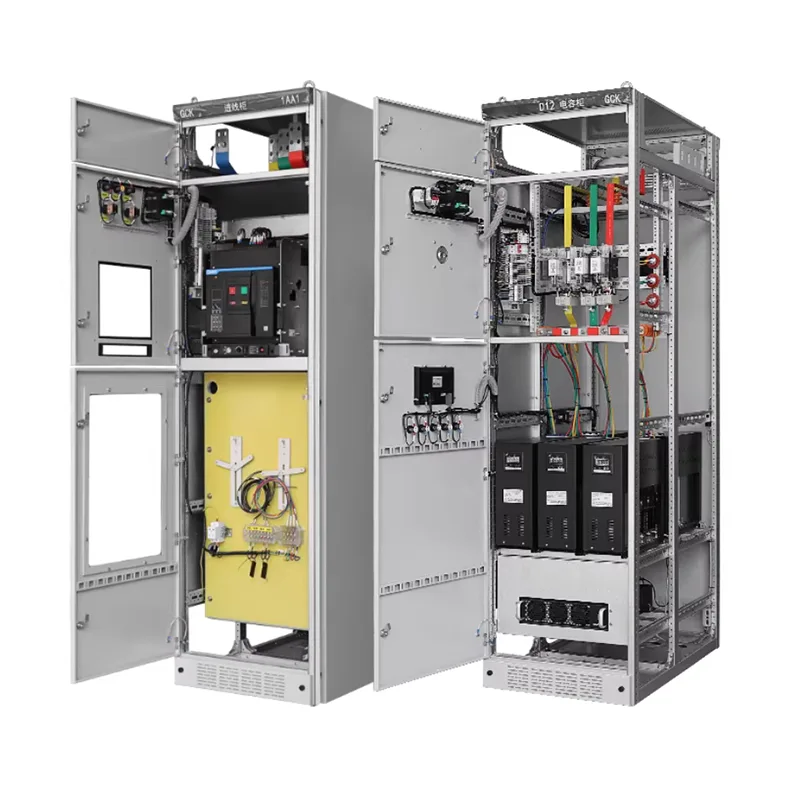

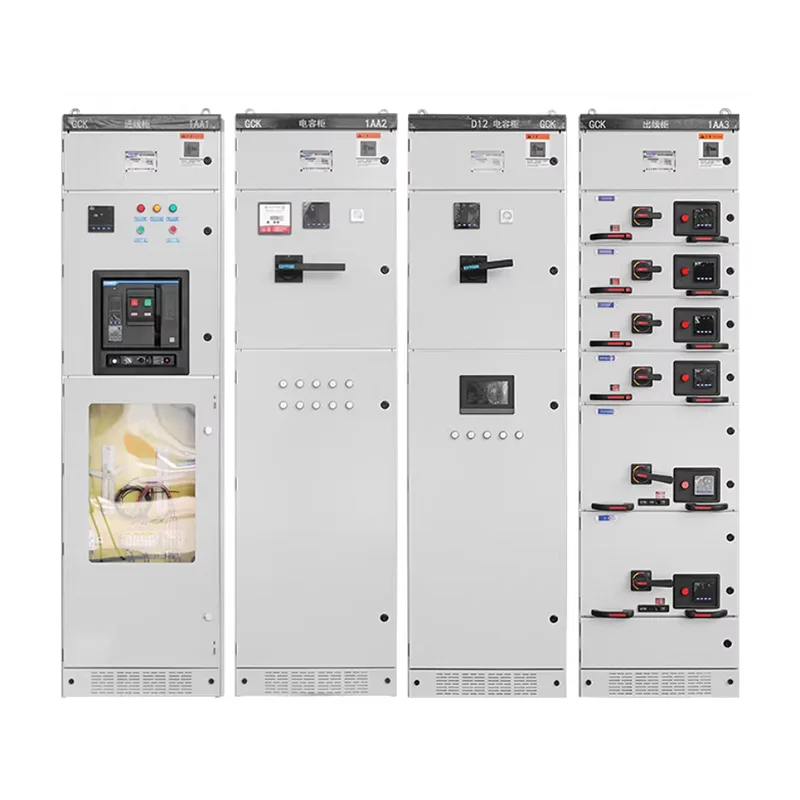

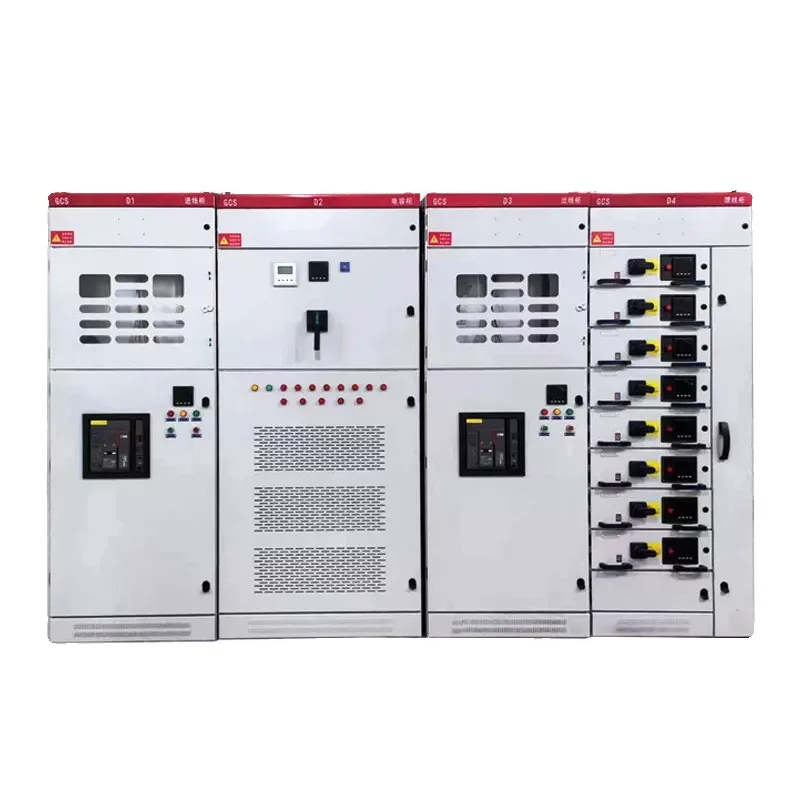

GCS lågspänningsutdragbart ställverk

GCS Low Voltage Drawable Switchgear har en förenklad struktur, bra komponentkompatibilitet och är 20%-35% billigare än MNS, vilket gör den lämplig för budgetkänsliga projekt. Om du är intresserad av att välja denna produkt och börja utveckla en projektplan, kontakta gärna Shangming, en pålitlig leverantör från Yueqing, Wenzhou, Kina.

Produktegenskaper

GCS utdragbara lågspänningsställverk kombinerar den höga tillförlitligheten hos MNS med den enkla driften av GGD, vilket gör den idealisk för lågspänningskraftdistributionssystem med många kretsar, frekvent underhåll och fokus på att kontrollera de totala kostnaderna.

1. Modulär utdragbar struktur

GCS funktionella enheter har en standarddesign av lådtyp, vilket möjliggör snabb insättning och borttagning. I händelse av ett enstaka kretsfel eller underhåll kan enheten dras ur oberoende utan att påverka andra kretsars funktion, vilket minskar strömavbrottstiden och underhållskostnaderna.

Ställverkets modulära design erbjuder stark mångsidighet, vilket underlättar framtida expansion eller utbyte.

2. Hög säkerhetsnivå

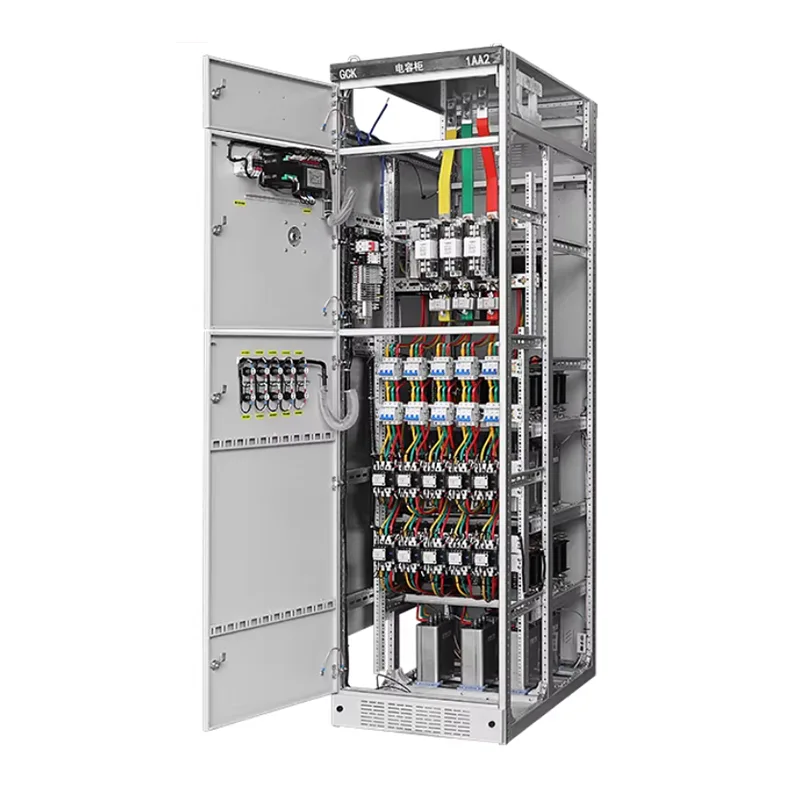

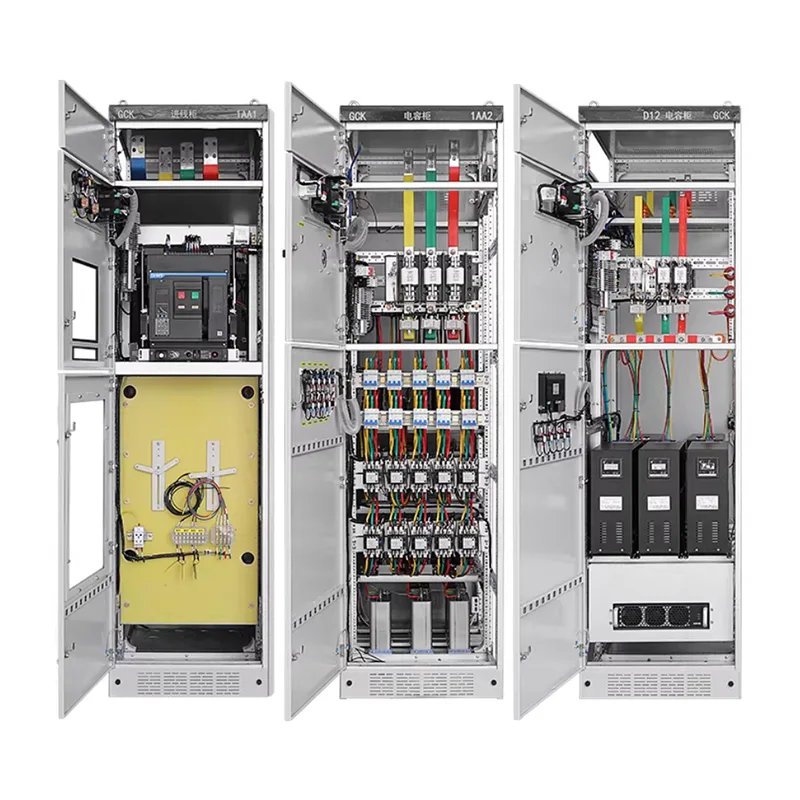

GCS-skåpet är internt uppdelat i: ett samlingsskenefack, ett funktionellt enhetsfack och ett kabelfack. Dessa funktionsområden är effektivt isolerade för att förhindra felutbredning.

Vi stöder alternativ för högre skyddsnivåer, som kan anpassas utifrån faktiska driftsförhållanden.

Säkerhetsfunktioner förbättrar driftsäkerheten och stabiliteten och uppfyller kraftkraven för industriella och offentliga byggprojekt.

3. Bekvämt underhåll och drift

Lådenheten har test-, arbets- och frånkopplingslägen, vilket möjliggör inspektion och utbyte även under strömavstängda eller delvis strömförande förhållanden. Ledningarna och driftutrymmet är rationellt utformade, vilket gör det användarvänligt för underhållspersonal och lämpligt för system som kräver frekvent underhåll, såsom MCC-scenarier.

4. Bred tillämplighet

GCS-skåpet kan användas som distributionsskåp, matarskåp, motorstyrningscentral (MCC) etc., som stödjer olika kombinationer av elektriska komponenter och anpassar sig till olika krav på kapacitet och kretsmängd. Ett enda system kan täcka flera applikationsbehov.

5. Hög kostnadseffektivitet

Jämfört med MNS utdragbara skåp har GCS en enklare struktur och mer kontrollerbara kostnader.

Jämfört med fasta ställverk erbjuder det betydande fördelar vad gäller säkerhet och underhållsbarhet, vilket gör det särskilt lämpligt för medelstora till stora projekt eller budgetkänsliga projekt, för att uppnå en balans mellan prestanda och kostnad.

Hur underhåller man ett GCS-lågspänningsutdragbart ställverk?

För att förlänga dess livslängd, förhindra funktionsfel och säkerställa kontinuerlig strömförsörjning är korrekt underhåll avgörande. Shangming tillhandahåller omfattande dokumentation och ger några förslag.

I. Daglig inspektion

1. Kontroll av funktionsindikator: Lådpanelens indikatorlampor bör inte blinka onormalt; amperemeterströmmen ska vara balanserad.

2. Temperaturstegringskontroll: Använd en handhållen infraröd termometer för att mäta temperaturökningen på huvudsamlingsskenans kontakt, lådans primära kontakter och kretsbrytarens in-/utloppsanslutningar. ≤40K (≤80℃ vid omgivningstemperatur +40℃).

3. Onormal lukt/ljudkontroll: Kontrollera om det finns brinnande lukter, urladdningsljud eller surrande ljud.

4. Dörrtätning och rengöringskontroll: Är skåpdörrstätningarna åldrade? Ansamlas det inre damm?

5. Kontroll av lådposition: Är alla lådor i sina anslutna lägen? Är de lösa?

II. Periodiskt underhåll

Steg 1: Stäng av förberedelser. Bekräfta att uppströmsströmförsörjningen är frånkopplad och testa för spänning.

Steg 2: Flytta lådan som kräver underhåll till öppet läge och dra ut den helt. Observera att primära pluggar kopplas bort automatiskt; sekundära pluggar kan tas bort manuellt.

Steg 3: Underhåll av lådenhet. Olika komponenter kräver olika underhållsprocedurer, inklusive rengöring och testning.

Steg 4: Skåp internt underhåll

Huvudsamlingsskena: Kontrollera om det finns lösa bultar.

Vertikal grenskena: Rengör ansamlat damm och kontrollera om det finns skadade isoleringsmantlar.

Kabelfack: Ordna kablar och kontrollera om det inte blir överhettning eller missfärgning av kabeländarna.

Jordningssystem: Mät jordningsresistansen mellan PE-skenan och skåpet (bör vara ≤0,1Ω).

Steg 5: Funktionstest

Skjut tillbaka lådan till anslutningsläget. Efter påslagning, testa styrkretsen i testläget. Kör ett tomgångstest i 10 minuter för att bekräfta att det inte finns några avvikelser.

Viktiga försiktighetsåtgärder för underhåll

1. Anslut eller koppla aldrig ur primära moduler medan de är påslagna.

Primära moduler har hög ström i huvudkretsen och får endast användas efter att lådan är i öppet läge och systemet är avstängt.

Annars kan det orsaka en elektrisk ljusbåge, vilket kan leda till personskada eller skada på utrustningen.

2. Blanda inte lådor av olika storlekar.

GCS-lådorna är utformade i 1/2, 1, 2 och 3 enhetsstorlekar, med höjder som strikt motsvarar de primära modulpositionerna.

Felaktig installation leder till felinställning av modulen, dålig kontakt och överhettning.

3. Kontrollera regelbundet den femsäkra spärren.

Test: Kan lådan dras ut med strömbrytaren stängd? Det borde det inte.

Om förreglingen misslyckas, sluta omedelbart att använda och reparera för att förhindra felaktig användning.

4. Förbättra anti-kondensåtgärder i fuktiga miljöer.

Om ditt projekt är beläget under regnperioden eller i en vattenanläggning, kontrollera värmarens funktion varje månad.

När du bekräftar lösningen kan du välja att installera en intelligent kondenseringsregulator för automatisk start-stopp.

FAQ

F: När jag anpassar ett ställverksskåp, hur väljer jag mellan en fast typ (GGD) eller en utdragbar typ (GCS/MNS)?

S: GGD är lämpligt när: Begränsad budget, enkel belastning, underhåll för strömavbrott eller tuff miljö; fast ledning är mer tillförlitlig i dessa fall.

GCS/MNS är lämpligt när: Kärnproduktionslinjer upplever betydande strömavbrottsförluster, många kretsar med begränsat utrymme, kräver snabbt live-line underhåll och prioriterar hög automatisering och intelligens.

F: Hur påverkar höjden anpassning av ställverk?

S: På höjder över 1000 meter minskar den tunna luften värmeavledning och isoleringsförmåga.

Du måste informera oss under anpassningen om du behöver ökade luftspalter, isolatorer av högre kvalitet eller nedstämpling vid valet.

F: Varför är lådorna på GCS utdragbara lågspänningsställverk ibland svåra att dra ut eller sätta in?

S: Räckesdeformation: Detta kan bero på ojämnt underlag under installationen, vilket orsakar skåpförvrängning.

Förregling: Kontrollera om strömbrytaren är helt i öppet läge. För säkerhets skull kommer den mekaniska spärren att låsa lådan när strömbrytaren är inkopplad.

Smörjningsfel: Brist på underhåll under en längre period kan göra att den mekaniska mekanismen blir stel. Tryck eller dra inte i lådan med våld; ta bort främmande föremål och applicera en lämplig mängd smörjmedel.
