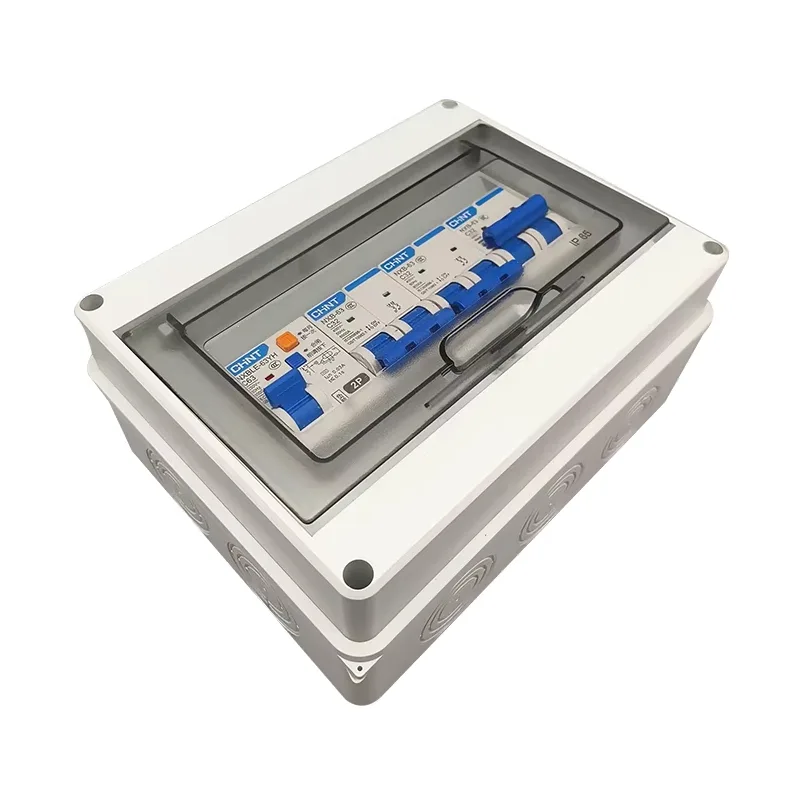

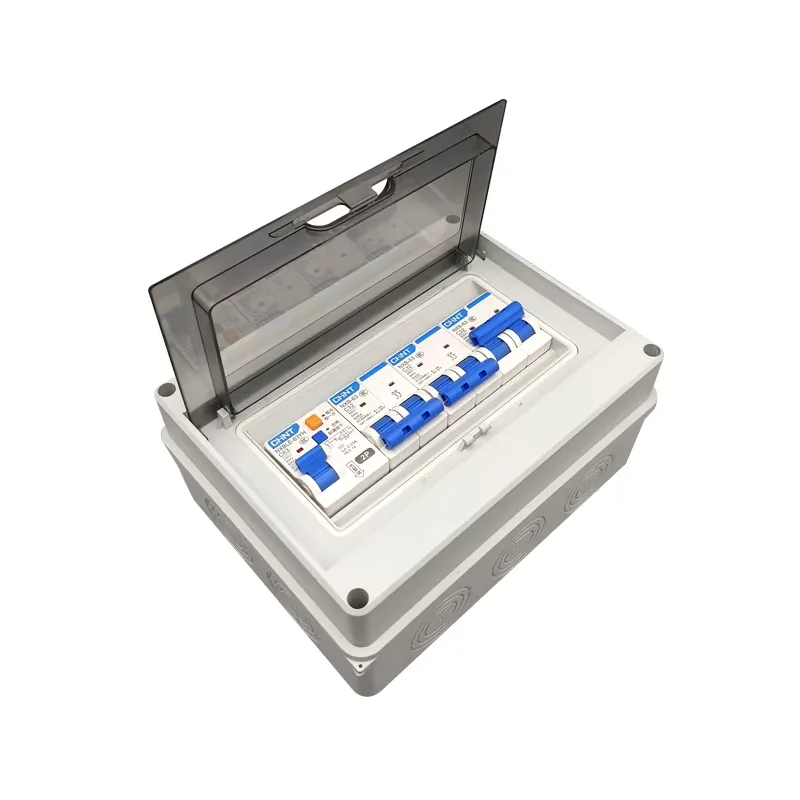

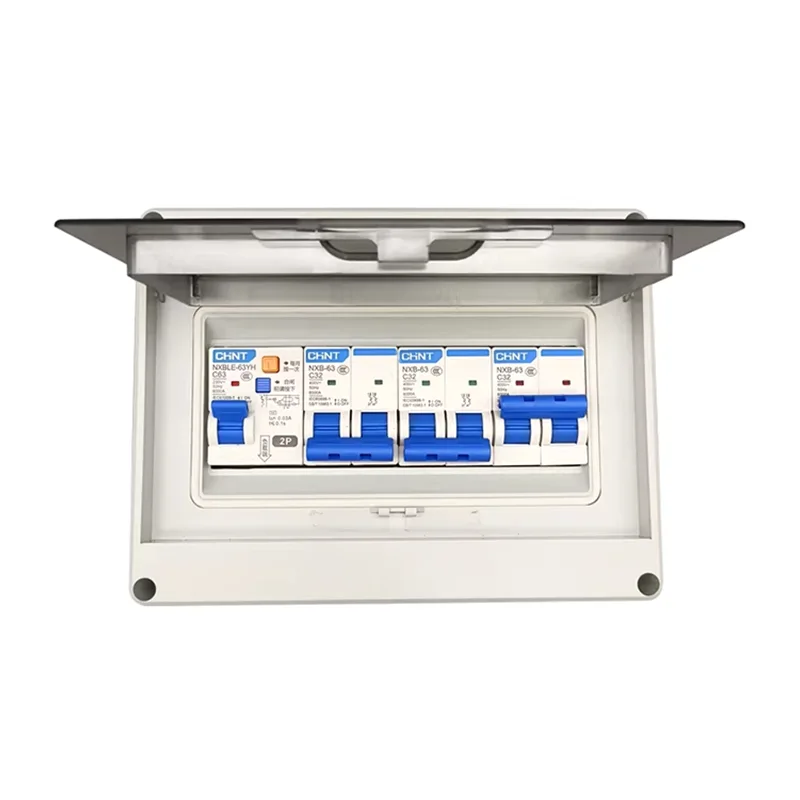

Luftkretsbrytare Distributionsbox

Om du väljer Shangming, ett kinesiskt företag, som din leverantör av distributionsboxar för luftströmbrytare kommer du att få tillgång till teknisk support och konkurrenskraftiga priser. Denna distributionslåda stöder intelligent övervakning och fjärrkontroll.

Huvudfunktioner

Huvudströmkontroll: Som huvudströmbrytare för lågspänningssystemet är luftströmbrytarens distributionslåda ansvarig för att styra huvudströmbrytaren för hela byggnaden eller produktionslinjen, styra på/av-tillståndet för hela kraftdistributionssystemet.

Flera skydd: Utrustningen ger exakt skydd i tre steg: överbelastning med lång fördröjning, kortslutning, kortslutning, ögonblicklig kortslutning och jordfelsskydd.

Effektövervakning: Luftströmbrytaren kan integrera en intelligent styrenhet för att visa realtidsdata som spänning, ström, frekvens och effektfaktor.

Hierarkisk förregling: Luftkretsbrytarens distributionslåda kan logiskt låsas med uppströmstransformatorer eller nedströms grenskåp för att förhindra kaskadutlösning från att orsaka storskaliga strömavbrott, skydda kablar, utrustning och personalsäkerhet.

Produktjämförelse: Air Circuit Breaker Distribution Box vs Standard Distribution Box

Hur man väljer rätt specifikationer för distributionslåda för luftkretsbrytare?

Rätt val kommer att förbättra efterföljande installation, underhåll, prestanda och livslängd. Shangming, som tillverkare av distributionslådor för luftbrytare, ger råd baserat på en standardurvalsprocess: Applikation → Spänning → Ström → Kortslutningskapacitet → Strukturform → Skåpspecifikationer → Utgående linjeschema → Intelligent konfiguration → Miljöverifiering.

I. Förtydliga applikationen

Innan du väljer specifikationer ska du först fastställa funktionen för luftströmbrytarens fördelningsbox i ditt system.

Lågspänningsfördelningsbox för huvudinkommande ledning: Fungerar som huvudströmbrytare för hela lågspänningssystemet, motsvarande maxlast och max kortslutningsström.

Busstagsfördelningslåda: Används för anslutning mellan två samlingsskenesektioner; viktiga överväganden är bindningskapacitet och driftsfrekvens.

Viktig distributionslåda för lastmatare: Drivs av kritisk utrustning som kräver hög tillförlitlighet och selektivt skydd.

Olika tillämpningar kräver avsevärt olika specifikationer; detta är det första steget.

II. Bestäm märkspänning och systemtyp

Vanliga märkspänningar: AC 380V / 400V / 690V, måste överensstämma med strömförsörjningssystemet på plats.

Systemtyp: Trefas tretrådig / Trefasig fyrtrådig. Kontrollera om en neutral (N) linje och en skyddsjord (PE) linje krävs.

Felaktig spänning och systemtyp kommer direkt att göra utrustningen oanvändbar.

III. Beräkna och välj nominell ström

Beräkna den faktiska belastningsströmmen och sammanfatta designströmmen för alla nedströmskretsar, baserat på de maximala samtidiga driftsförhållandena.

När du väljer rekommenderar vi att du reserverar en rimlig marginal, vanligtvis 10–30 % för framtida expansion.

Vanliga ACB-märkströmvärden: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

I princip bör den långsiktiga driftströmmen vara ≤ 80 %–90 % av ACB-märkströmmen.

IV. Kontrollera kortslutningsbrytningskapacitet

Många kunder förbiser denna punkt när de väljer strömbrytare, men det är avgörande. Otillräcklig brottkapacitet kan orsaka allvarliga säkerhetsrisker.

Kortslutningsströmmen vid installationspunkten måste bestämmas, beräknad från transformatorkapacitet, impedans och kabellängd.

Välj en matchande brytkapacitet: Icu / Ics ≥ systemets maximala kortslutningsström.

Vanliga betyg: 50kA, 65kA, 80kA, 100kA.

V. Välja kretsbrytarstruktur

Fast ACB: Låg kostnad, underhåll kräver strömavbrott.

ACB av lådtyp: Bekvämt underhåll, stöder oavbrutet underhåll, mer vanligt förekommande i industriella projekt.

VI. Fastställande av distributionsboxskåpspecifikationer och struktur

Skåpets dimensioner beror på ACB-specifikationer, samlingsskenas kapacitet och antalet utgående kretsar. Huvudtyperna är väggmonterade och golvstående.

Skyddsklass: Inomhus: IP30 / IP40; Utomhus: IP54 / IP65.

VII. Val av samlingsskena och utgående linjekonfiguration

Samlingsskenas specifikationer bör väljas baserat på märkström och koppartvärsnitt, med hänsyn till temperaturökning och långvarig drift.

Utgående linjekretstyper: MCCB utgående linje, MCB utgående linje, direkt kabel utgående linje.

Krävs en backup-krets? Om så är fallet, reservera utrymme för framtida kapacitetsutbyggnad.

VIII. Intelligenta funktioner och tillbehörskonfiguration

Valfria funktioner inkluderar: ström-, spännings- och energiövervakning; kommunikationsgränssnitt; fjärröppning och stängning; fellarm och statusåterkoppling.

Intelligent typ rekommenderas för fabriks-, datacenter- och offentliga byggnadsprojekt.

IX. Verifiering av miljö- och användningsvillkor

Vänligen bekräfta följande miljöfaktorer:

Omgivningstemperatur (reducering krävs för höga temperaturer)

Installationshöjd

Närvaro av damm, fukt eller frätande gaser

Krävs seismisk design?
