Wenzhou Shangming Electric Co., Ltd. är en ledande tillverkare och leverantör av premium elektrisk utrustning.

Shangmingär en pålitlig tillverkare och leverantör av distributionslådor. Med vår långa erfarenhet erbjuder vi produkter i en mängd olika material och specifikationer, och kan även erbjuda skräddarsydda lösningar skräddarsydda efter dina specifika behov.

Nyckelfunktioner

1. Fysiskt skydd: Ger skydd mot damm, vatten och främmande föremål, samtidigt som det förhindrar oavsiktlig kontakt mellan personal och spänningsförande komponenter.

2. Säkerhetsisolering: Isolerar högspännings- och högströmsutrustning från driftsmiljön och minskar därmed riskerna för elektriska stötar och brand.

3. Komponentmonteringsplattform: Fördelningslådans hölje har DIN-skenor, monteringsfästen och förborrade hål för att underlätta standardiserad installation av komponenter som strömbrytare och elmätare.

4. Elektromagnetisk skärmning: Minimerar påverkan av extern elektromagnetisk störning på interna styrkretsar.

5. Miljöanpassningsförmåga: Genom användningen av olika material och skyddsklasser är kapslingen lämplig för ett brett utbud av miljöer, inklusive inomhus, utomhus och industriella miljöer.

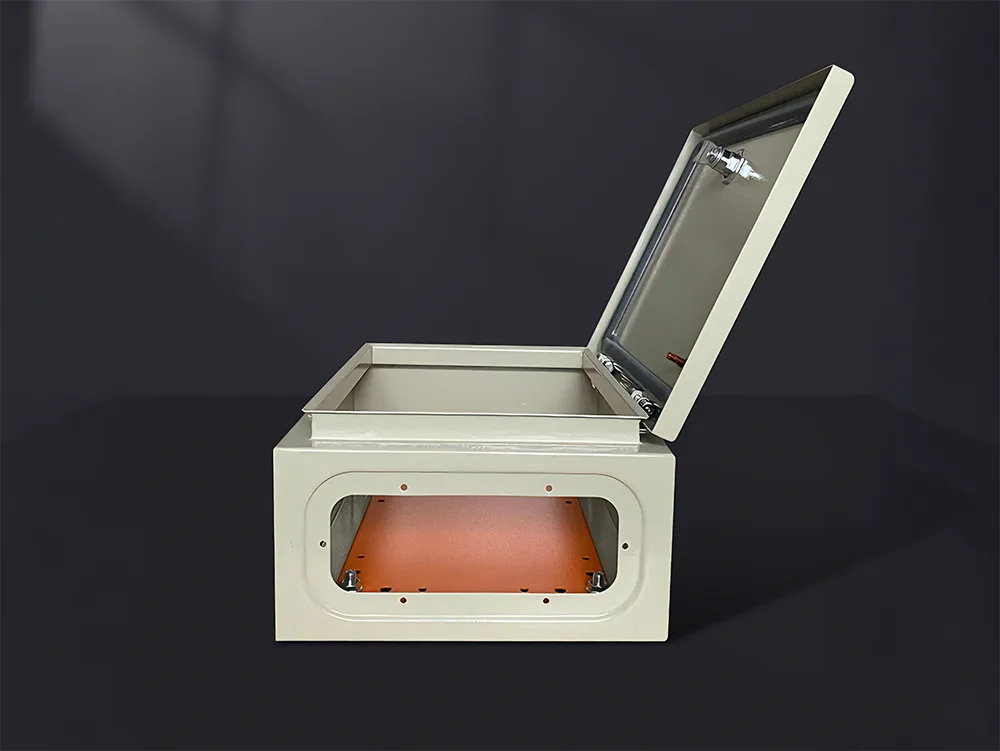

Strukturella komponenter

Skåpsdörr: Finns i transparenta och solida dörralternativ; anpassade konfigurationer är tillgängliga från Shangming.

Monteringsplatta: En metallplatta som används för att internt säkra komponenter; den är avtagbar för att underlätta montering utanför skåpet.

Knockouts: Förstansade kabelingångsportar utformade för att rymma kablar med olika diametrar.

Tätningspackning: En mycket elastisk packning som täcker omkretsen av dörrpanelen, som fungerar som det kritiska elementet för att säkerställa den specificerade IP-skyddsklassificeringen.

Jordningsbult: Viktigt för att säkerställa att metallhöljet är tillförlitligt jordat, vilket förhindrar att höljet blir elektriskt strömsatt.

Applikationsscenarier

I. Bygga lågspänningssystem för kraftdistribution

Våra distributionslådor fungerar som distributionslådor för kommersiella byggnader, bostadsgolv och kraftdistribution i offentliga utrymmen.

De fungerar som monteringsplattformar för komponenter som strömbrytare och jordfelsbrytare, vilket underlättar standardiserade ledningar och säkerhetsskydd samtidigt som de förbättrar den övergripande snyggheten och säkerheten i kraftdistributionssystemet.

II. Industriell utrustning och automationskontroll

De fungerar som styrboxar för maskiner, styrskåp för automatiserade produktionslinjer och kapslingar för PLC-styrsystem.

Internt innehåller de komponenter som kontaktorer, reläer och styrmoduler, vilket skyddar denna elektriska utrustning från damm och oljeförorening samtidigt som det underlättar integration och underhåll av utrustning.

III. Utomhuskraftdistribution och ingenjörsprojekt

De fungerar som tillfälliga elboxar utomhus, kraftdistributionsenheter för byggarbetsplatser och kontrollboxar för vägbelysning.

Om du behöver en skräddarsydd produkt för dessa applikationer rekommenderar vi att du väljer en hög skyddsklass (t.ex. IP54 / IP65) för att säkerställa motståndskraft mot vatten, damm och regn.

IV. Solceller och nya energisystem

Shangming erbjuder kapslingar förPV-kombinationsboxar, nätbundna PV-skåp och kontrollboxar för energilagringssystem.

Som det grundläggande huset för ny energiutrustning ger dessa kapslingar skydd, isolering och monteringsutrymme, vilket stöder kraven för långvarig utomhusdrift.

V. Kommunikation och infrastruktur

Du kan kontakta oss för att skräddarsy styrdosor för kommunikationsutrustning, fördelningsdosor för lågspänningssystem, strömförsörjningsdosor för övervakningssystem med mera.

Detta säkerställer skyddet av kommunikationskraftutrustning, förhindrar yttre störningar och miljöpåverkan och förbättrar den övergripande systemstabiliteten.

Vilka faktorer bör beaktas när man väljer en distributionslåda?

1. Mått och specifikationer

När du gör ett val rekommenderar vi inte att du väljer en kapsling som bara passar komponenterna exakt. Ytan som upptas av interna komponenter bör inte överstiga 80 % av basplattans yta. De återstående 20 % av utrymmet är reserverat för ledningar, värmeavledning och potentiell framtida expansion; därför bör du alltid tillåta lite utrymme i ditt val.

När det gäller djupet måste du ta hänsyn till det kombinerade djupet på effektbrytarna (inklusive deras manöverhandtag), trådkanaler och själva skåpdörren. Detta är särskilt kritiskt för högströms brytare i formgjuten hölje, som har betydande djupkrav; underlåtenhet att ta hänsyn till detta kan förhindra att dörren stängs ordentligt.

2. Skyddsklassning (IP-kod)

Välj lämplig skyddsklass baserat på hur allvarlig installationsmiljön är:

Inomhuskontor/korridorer: IP30 – IP40 räcker.

Industriverkstäder: IP54 rekommenderas för att ge skydd mot damm och vattenstänk.

Utomhus/fotovoltaiska system: IP65 eller högre är obligatoriskt, och dörrsömmarna måste ha en kontinuerlig, integrerad tätningspackning.

3. Material och korrosionsbeständighet

Kallvalsat stål: Det mest mångsidiga alternativet, lämpligt för de flesta torra inomhusmiljöer.

Rostfritt stål (304/316): Lämplig för läkemedel, livsmedelsbearbetning och kustmiljöer med hög exponering för saltspray. Rostfritt stål 316 erbjuder överlägsen korrosionsbeständighet jämfört med 304.

4. Värmehantering

Värmehantering är ofta en förbisedd aspekt av högeffektsfördelningslådor. Vi rekommenderar att du gör ditt val baserat på följande scenarier:

Passiv kylning: Om värmen som genereras i kapslingen är minimal är en helt förseglad kapsling lämplig.

Aktiv kylning: Om kapslingen innehåller komponenter som frekvensomriktare (VFD), mjukstartare eller högströmskontaktorer, måste du välja en kapsling utrustad med ventilationsgaller. I vissa fall kan du till och med behöva välja en modell med förborrade monteringshål för en axiell kylfläkt.

Solljusskydd: För utomhuskapslingar rekommenderar vi en dubbeltakskonstruktion för att förhindra direkt solljus från att få interna temperaturer att skjuta i höjden.

5. Enkel installation och drift

Dörröppningsriktning: Bestäm om en vänsteröppnings- eller högeröppningsdörr är bekvämare med tanke på det tillgängliga utrymmet på installationsplatsen. Vissa av Shangmings exklusiva höljen har dörrar som är vändbara (kan konfigureras att öppnas från antingen vänster eller höger).

Kabelinföring/-utgång: Bekräfta om kablar kommer in och ut från toppen eller botten av höljet. Vi rekommenderar att du väljer en kapsling utrustad med en avtagbar flänsplatta; borrning av kabelgenomföringshål i flänsplattan ger större flexibilitet och säkerställer en överlägsen tätning jämfört med borrning direkt in i kapslingen.

Låstyp: Standard industriellt triangulärt lås, spollås med nyckel eller brandsäkerhetskamlås.

Förutom olika typer avdistributionslådor kapslingar, Shangming erbjuder också golvstående eldistributionsskåp – en nyckelkomponent i vårt högkvalitativa produktsortiment. Välj oss som din långsiktiga leverantör för att dra nytta av skräddarsydda lösningar och direkt från fabrikspriser.

Nyckelfunktioner

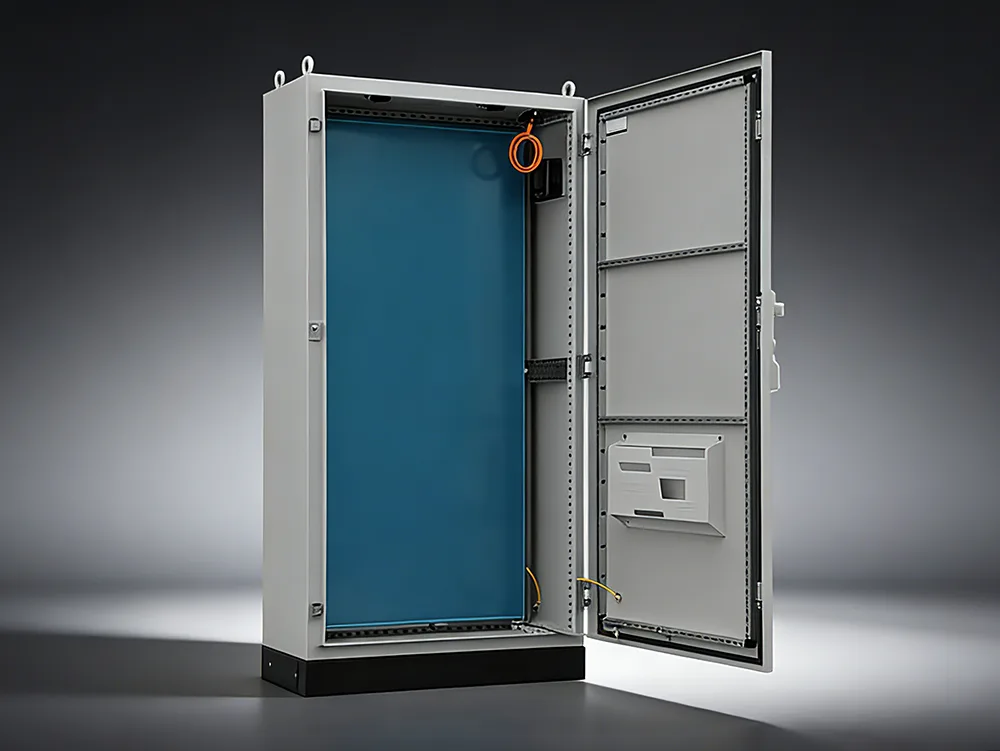

Hög bärförmåga: För våra golvstående kraftfördelningsskåp använder vi vanligtvis kallvalsade stålplåtar med en tjocklek på 2,0 mm eller mer, som antingen svetsas eller sätts ihop för att bilda strukturen. Denna robusta konstruktion gör det möjligt för skåpet att säkert stödja tunga brytare av ramtyp, kopparskenor med stort tvärsnitt och transformatorkablar.

Modulär design: Interiören har ett modulärt hålmönstersystem, vilket möjliggör flexibel justering av tvärbalkar och monteringsplattor för att passa specifika krav. Denna design underlättar bekväma uppgraderingar och expansioner närhelst det behövs.

Ventilation och värmeavledning: Med tanke på de höga strömnivåerna som vanligtvis finns i skåpet, är höljet försett med utblåsningsventiler upptill och luftintagsventiler längst ned för att säkerställa ett effektivt luftflöde. Dessutom kan kunder begära en anpassad konfiguration för att integrera ett kylsystem med forcerad luft i produkten.

Gemensamma skåpklassificeringar

Baserat på deras strukturella form är golvstående skåp primärt indelade i två huvudkategorier:

1. Fast typ

Egenskaper: Invändiga komponenter är styvt monterade via stödkonsoler; när de är anslutna kan de inte flyttas.

Applikationer: Har en enkel struktur och låg kostnad; används vanligtvis i miljöer där kraven på kontinuerlig strömförsörjning inte är extremt stränga.

Representativ modell: GGD-typ AC lågspänningsfördelningsskåp.

2. Utdragstyp / Avtagbar typ

Egenskaper: Varje enskild krets är inrymd i en separat, oberoende lådenhet.

Applikationer: Extremt bekvämt för underhåll. Om en specifik krets misslyckas, kan motsvarande låda helt enkelt dras ut och ersättas med en ny, utan att huvudströmförsörjningen behöver stängas av.

Representativa modeller: Avancerade kraftfördelningsskåp av GCK-, GCS- och MNS-typ.

Golvstående kontra väggmonterade distributionslådor: Vad är skillnaden?

Produktval och konfigurationsrekommendationer

Baserat på dina specifika projektkrav, under förförsäljningsfasen,Shangmingkommer att rekommendera den mest lämpliga konfigurationen för dig. Generellt sett listas de applikationsscenarier som vi oftast stöder nedan, tillsammans med motsvarande konfigurationsrekommendationer.

1. Industriell huvudkraftdistribution

Rekommenderad konfiguration:

Skåpets mått: 1800–2200 mm (H) × 600–1000 mm (B) × 600–1000 mm (D)

Material: Kallvalsad stålplåt (≥1,5 mm)

Kapslingsklass: IP30 / IP40

Struktur: Enkelskåp eller kopplade skåp (modulärt/delbart)

Interiör: Designad för installation av ACB / MCCB + skensystem

2. Högströms-/huvudinkommande linjesystem

Rekommenderad konfiguration:

Bredd: ≥800mm

Djup: ≥800mm

Struktur: Dubbeldörr eller flerdörrsdesign

Invändigt utrymme: Stöder högströmskopparskenor; inkluderar reserverat utrymme för övre eller nedre kabelingång.

3. Automationsstyrning / PLC Styrskåp

Rekommenderad konfiguration:

Mått: 1600–2000 mm (H)

Material: Pulverlackerad stålplåt / Rostfritt stål

Kapslingsklass: IP40 / IP54

Inredning: Monteringsplatta + DIN-skenor

4. Utomhusapplikationer

Rekommenderad konfiguration:

Kapslingsklass: IP54 / IP65

Material: Rostfritt stål (304/316) eller pulverlackerat stål av utomhuskvalitet

Funktioner: Regntät kapell + Tätningslister + Anti-kondensdesign

5. Mycket frätande miljöer

Rekommenderad konfiguration:

Material: 304 / 316 Rostfritt stål

Kapslingsklass: IP55+

Ytbehandling: Anti-korrosionsbeläggning

Hur utför man rutinunderhåll på ett golvstående eldistributionsskåp?

1. Rengöring och dammborttagning

Använd en torr non-woven trasa och en dammsugare för att ta bort ansamlat damm från insidan av skåpet; det är strängt förbjudet att använda våta trasor eller direkt tryckluft.

Var särskilt uppmärksam på att rengöra samlingsskenor, isolatorer, strömbrytares ljusbågar och ventilationskanaler.

2. Åtdragning av elektriska anslutningar

Inspektera alla skruvade anslutningspunkter för löshet; använd en momentnyckel för att dra åt dem igen till de angivna vridmomentvärdena.

Om tecken på oxidation eller ljusbågsskador upptäcks måste polerna poleras eller bytas ut.

3. Komponentfunktionstestning

Strömbrytare: Kontrollera att manuell öppning och stängning är smidig och att utlösningsmekanismen reagerar.

Kontaktorer/reläer: Inspektera kontakternas tillstånd för slitage och verifiera att spolresistansen ligger inom det normala området.

Kondensatorer: Kontrollera om det finns tecken på kapacitansförsämring, utbuktning eller elektrolytläckage.

SPD:er (Surge Protection Devices): Kontrollera att statusindikatorfönstret är grönt och att försämringsindikatorn inte har utlösts.

4. Test av isoleringsprestanda

Använd en 500V eller 1000V megohmmeter för att mäta och bekräfta följande:

Fas-till-fas isolationsresistans: ≥ 1 MΩ;

Fas-till-jord isolationsresistans: ≥ 1 MΩ;

Om de uppmätta värdena faller under dessa standarder, undersök för potentiella orsaker såsom fuktinträngning eller kontaminering.

5. Underhåll av mekanisk struktur

Inspektera styrskenorna och låsmekanismerna på enheter av lådtyp för att säkerställa att de inte fastnar eller fastnar. Smörj rörliga delar med fett speciellt utformat för elektrisk utrustning.

Kontrollera med jämna mellanrum funktionaliteten hos säkerhetsmekanismerna "Five-Prevention" (förregling).

Letar du fortfarande efter en pålitlig tillverkare och leverantör av hög- och lågspänningsställverk? VäljaShangming Electricfrån Kina. Vi tillhandahåller professionella produkter och tjänster, stödjer olika icke-standardiserade anpassningsförfrågningar och erbjuder skräddarsydda lösningar för dina specifika projektbehov.

Produktkategorier

1. Högspänningsställverk

Denna kategori omfattar utrustning med en märkspänning från 3 kV till 35 kV och däröver. Dess primära funktion är att ta emot och distribuera elektrisk energi; Vidare, i händelse av ett fel på en kraftledning, fungerar den tillsammans med reläskyddsanordningar för att snabbt avbryta kortslutningsströmmar som når tusentals ampere.

Nyckelkomponenter:

Högspänningsbrytare (vakuum- eller SF6-typ): Fungerar som ljusbågssläckande element.

Frånskiljare (isoleringsbrytare): Ger ett synligt fysiskt luftgap för att säkerställa säkerhet under underhåll.

Ström-/spänningstransformatorer: Avtrappning av högspänningssignaler till lågspänningssignaler för instrumenterings- och mätändamål.

Typiska modeller: KYN28 (metallklädd utdragbar typ), XGN (huvudenhet med fast typ av ring).

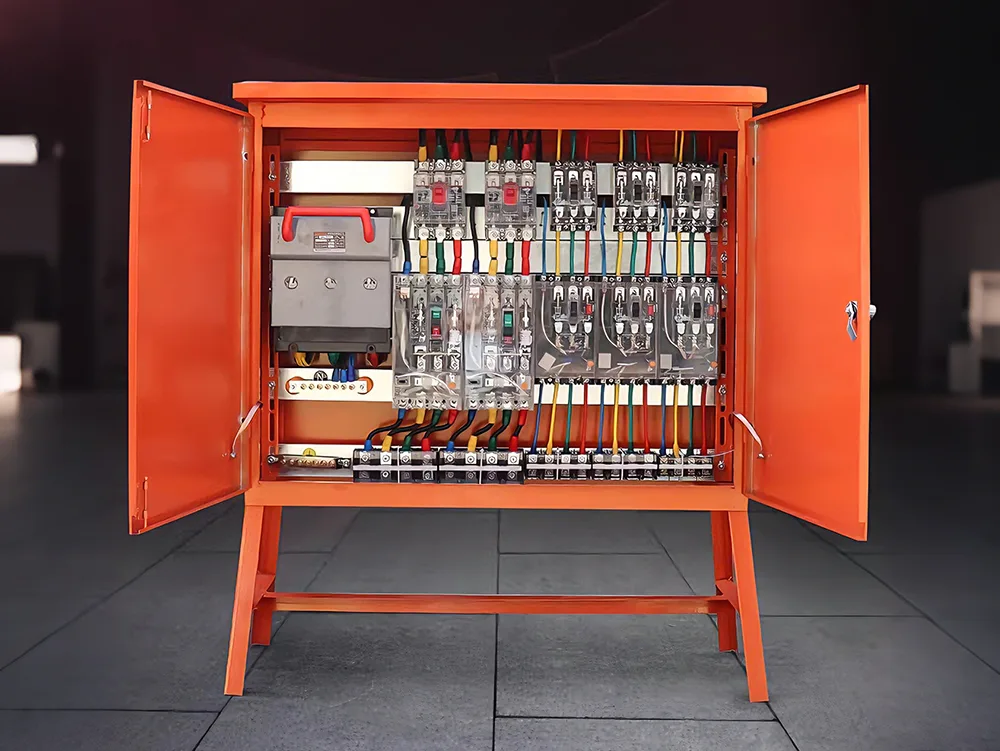

2. Lågspänningsställverk

Denna kategori omfattar utrustning med en märkspänning på 1000 V eller mindre. Dess primära funktion är att hantera slutskedets distribution inom ett kraftsystem. Den distribuerar elektrisk energi – nedtrappad av transformatorer – till olika golv, produktionslinjer eller kraftdriven utrustning.

Nyckelkomponenter:

Luftkretsbrytare (ACB): Används för inkommande huvudledningar eller utgående ledningar med hög kapacitet.

Circuit Breakers (MCCB): Används för skydd av grenkretsar.

Kondensatorkompensationsskåp: Används för att förbättra systemets effektfaktor och minska elkostnaderna.

Typiska modeller:GGD (fast typ), GCK/GCS/MNS (Utdragbar/Lådtyp).

Högspännings- och lågspänningsserier: En jämförelse

Applikationsscenarier

Vårt hög- och lågspänningsställverk har en utbredd tillämpning och kan ofta användas samtidigt inom en enda inställning för att uppfylla distinkta funktioner. Du kan skräddarsy en komplett lösning skräddarsydd efter dina specifika krav.

Vanliga fel och felsökningslösningar

Shangming är en professionell tillverkare som tillhandahåller omfattande teknisk support efter försäljning. Vidare, tillsammans med leveransen av våra produkter, tillhandahåller vi en komplett uppsättning inspektionsdokumentation samt riktlinjer för drift och underhåll. Vi har sammanställt en lista över vanliga problem nedan för din referens.

1. Vanliga problem med högspänningsställverk

Symptom 1: Partiell urladdning och väsande ljud

Orsaker: Fuktinträngning i isoleringskomponenter; ansamling av damm på ytan som leder till utsläpp av krypningar; eller koronaurladdning orsakad av grader vid anslutningspunkter för samlingsskenorna.

Lösningar:

1. Miljökontroll: Kontrollera att värme- och avfuktningsenheterna inuti skåpet fungerar korrekt.

2. Strömlös rengöring: Torka av isolatorer och bussningar med vattenfri alkohol.

3. Ultraljudsdetektering: Använd en detektor för partiell urladdning under drift för att fastställa den exakta platsen för urladdningskällan.

Symptom 2: Högspänningsbrytare stängs eller öppnas inte

Causes: Damaged energy-storage motor; utbränd styrkrets (stängning/öppnande spolar); eller mekaniskt kopplingskärv på grund av uttorkat smörjmedel.

Lösningar:

Sekundärkretsinspektion: Mät resistansen hos stängnings- och öppningsspolarna och se till att spänningen till hjälpströmförsörjningen ligger inom det normala området.

Mekanisk smörjning: Applicera åter specialiserat lågtemperatursmörjmedel på de mekaniska transmissionskomponenterna.

2. Vanliga problem med lågspänningsställverk

Symptom 1: Onormal temperaturökning i luftkretsbrytare (ACB)

Orsaker: Otillräckligt kontakttryck eller oxidation vid de primära instickskontakterna; lösa samlingsskenesbultar.

Lösningar:

Temperaturövervakning: Använd en infraröd värmekamera för att skanna kontakterna och anslutningspunkterna.

Kontaktunderhåll: Koppla bort systemet, dra ut ACB, rengör eventuella oxidationslager på kontakterna och applicera elektriskt kontaktfett.

Symptom 2: Utbuktande eller brustna kondensatorer i kompensationsskåp för reaktiv effekt

Orsaker: Överdrivet övertonsinnehåll i systemet; eller överhettning orsakad av frekventa omkopplingsoperationer av kondensatorerna.

Lösningar:

Byte av kondensator: Byt omedelbart ut eventuella utbuktande kondensatorer för att förhindra elektrolytläckage, vilket kan leda till kortslutning.

Installation av seriereaktorer: Installera seriereaktorer i kompensationskretsen för att undertrycka övertoner.

3. Allmänna fel

Symptom: Kondens – kännetecknas av att vattendroppar bildas på skåpets innerväggar och överslagsspår synliga på isoleringskomponenternas ytor.

Lösning:

Tätning: Kabelgenomföringsöppningarna i botten av skåpet måste vara helt täta med brandskyddande kitt för att blockera fuktinträngning från kabeldiket.

Intelligent uppgradering: Installera ett automatiskt system för temperatur- och luftfuktighetsövervakning i kombination med en kondensavfuktare för att ersätta traditionella värmepaneler.
