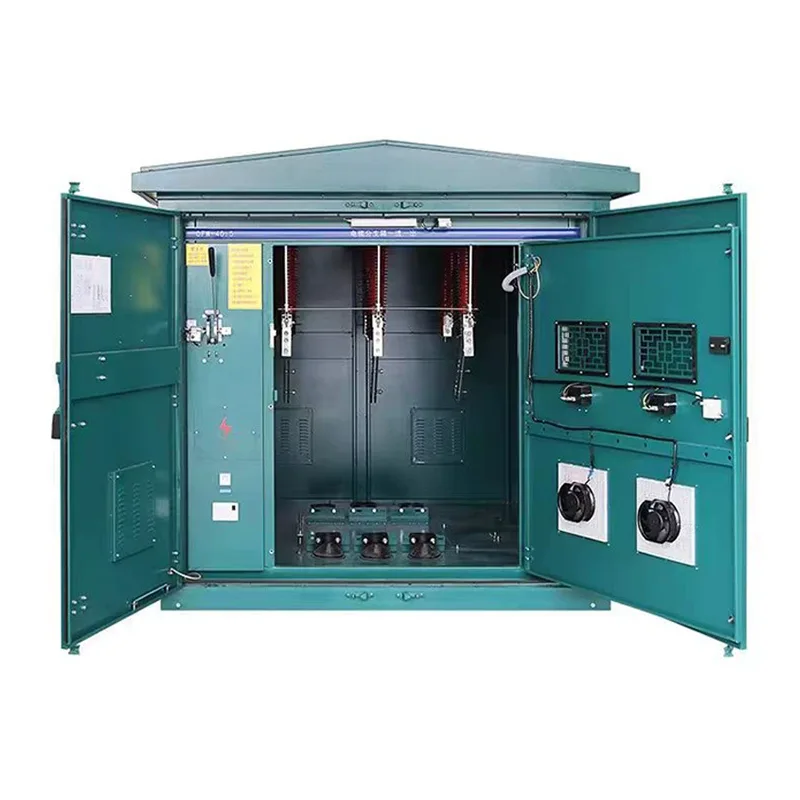

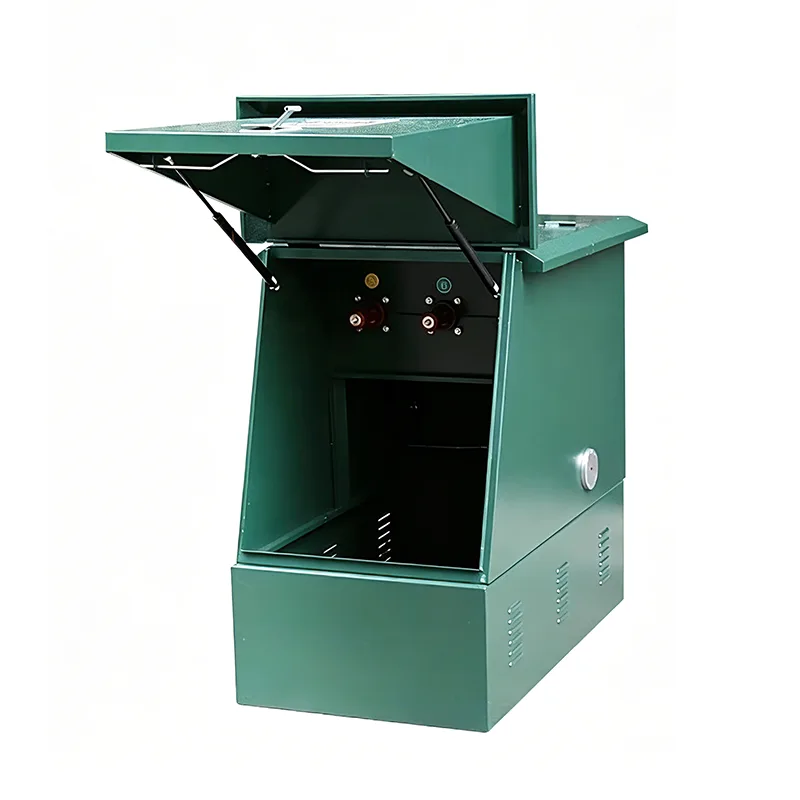

Högspänningskabel förgreningsbox

Högspänningskabelförgreningsboxar används i 6kV-35kV mellanspänningsdistributionsnät. De är prefabricerade i fabriken och installeras på plats via insticksmontage av högspänningskabelskarvar, byte av kabelbrunnar och på platstillverkning av terminalhuvuden. Shangming, som tillverkare av denna produkt, kan anpassa den efter projektets faktiska behov. Vänligen kontakta oss.

Strukturell sammansättning

Högspänningskabelförgreningsboxar fungerar som kabelförgreningar, kopplingar och skyddskomponenter i högspänningskraftdistributionssystem. Även om det i första hand är ett anslutningselement, kan skyddsanordningar läggas till de strukturella komponenterna vid behov.

1. Kapsling: Kapslingen är den grundläggande komponenten. Vi använder höghållfast metall, såsom kallvalsat stål eller rostfritt stål, vilket ger vattentäta, dammtäta, korrosionsbeständiga och väderbeständiga egenskaper, lämpliga för högspänningsmiljöer inomhus eller utomhus.

2. Huvudkabelanslutning: Denna del används för högspänningskablar med stor sektion, som stödjer aluminium- eller kopparledare, vilket säkerställer tillförlitlig kontakt och låg impedans.

3. Grenterminaler: En en-i-multipel-ut-struktur, internt isolerad med högisolerande, värmebeständiga material för att säkerställa elektrisk isolering och säkra avstånd mellan grenar.

4. Isolering och skyddssystem: Utrustad med högspänningsbussningar och isolerande kåpor för att förhindra kortslutning, överslag eller olyckor med elektriska stötar.

5. Skyddsanordningar: Valfritt baserat på projektkrav, inklusive högspänningssäkringar, lastbrytare, blixtnedslag och överströmsskydd. Oberoende skydd för grenkretsar är möjligt, medan huvudledningen upprätthåller kontinuerlig strömförsörjning.

Produktegenskaper

1. Högspänningssäkerhet och isolering

High Voltage Cable Branch Box antar en höghållfast metallkapsling med ett isolerande lock som stöder 1kV~35kV och högre högspänningskabelförgrening. Högspänningsgrenar är helt isolerade från huvudstammen, vilket förhindrar överslag, kortslutning eller elektriska stötar, och uppfyller IEC/GB-säkerhetsnormerna för högspänningskraftdistribution.

2. Multi-Circuit-förgreningsfunktion

Denna produkt stöder en-i-multipel-uttag kabelförgrening, vilket möjliggör flexibel konfiguration av antalet kretsar efter behov. Den interna samlingsskenan eller ledarstrukturen fördelar strömmen jämnt, och olika grenströmskapaciteter kan anpassas efter belastningskrav, vilket förenklar högspänningskablar och minskar konstruktionens komplexitet.

3. Hög skyddsklass

Shangming kan skräddarsy grenboxar för utomhusbruk med IP54/IP65 skyddsklassificeringar baserat på faktiska miljöförhållanden, som motstår regn, damm, ultraviolett strålning och korrosiva miljöer och kan anpassas till långvarig drift i högtemperatur, låg temperatur och fuktiga miljöer.

4. Modulär struktur

Våra grenboxar har en kompakt struktur, tydliga ledningar och kort installationstid på plats, vilket sparar tid jämfört med traditionella kabelbrunnar. Installationsalternativ inkluderar väggmontering, golvmontering eller fäste. Underhåll och utbyggnad är enkla, vilket förbättrar operativ effektivitet.

5. Lång livslängd och låga underhållskostnader

Eftersom vi valt mycket väderbeständiga och korrosionsbeständiga material förlängs produktens livslängd effektivt. Den förseglade designen förhindrar att damm, fukt och skadedjur kommer in, vilket resulterar i minimalt dagligt underhåll och låga driftskostnader.

Jämförelse av högspännings- och lågspänningskabelfördelningslådor

FAQ

F: Om spänningsindikatorn på höljets yta är avstängd, kan jag se om strömkretsen är strömlös?

A: Absolut inte. Spänningsindikatorn är endast för kompletterande referens. En indikator som inte lyser kan bero på en skadad indikator, en felaktig sensor eller en trasig säkring. Före varje operation måste en högspänningsprovare med lämplig spänningsklassning användas för testning på plats.

F: Vad ska jag göra om jag hör ett lätt väsande ljud från höljet under inspektion?

S: Begär omedelbart ett strömavbrott för inspektion. Väsande är vanligtvis ett tecken på partiell urladdning, vilket indikerar att den inre isoleringen kan ha spruckit eller en utloppsbana kan ha skapats på grund av felaktig installation. Om det inte åtgärdas omedelbart kan detta snabbt eskalera till en fas-till-fas kortslutning, eller till och med få höljet att explodera.

F: Hur väljer jag mellan SF6-isolering och solid isolering?

S: SF6-isolering: Extremt mogen teknik med stark ljusbågsläckande förmåga, men involverar utsläpp av växthusgaser och kräver regelbunden manometerövervakning.

Solid isolering: Gasfritt skydd, mer miljövänligt, lämpligt för områden med extremt höga miljökrav eller höghöjdsområden, vilket förhindrar inre luftbubblor.
