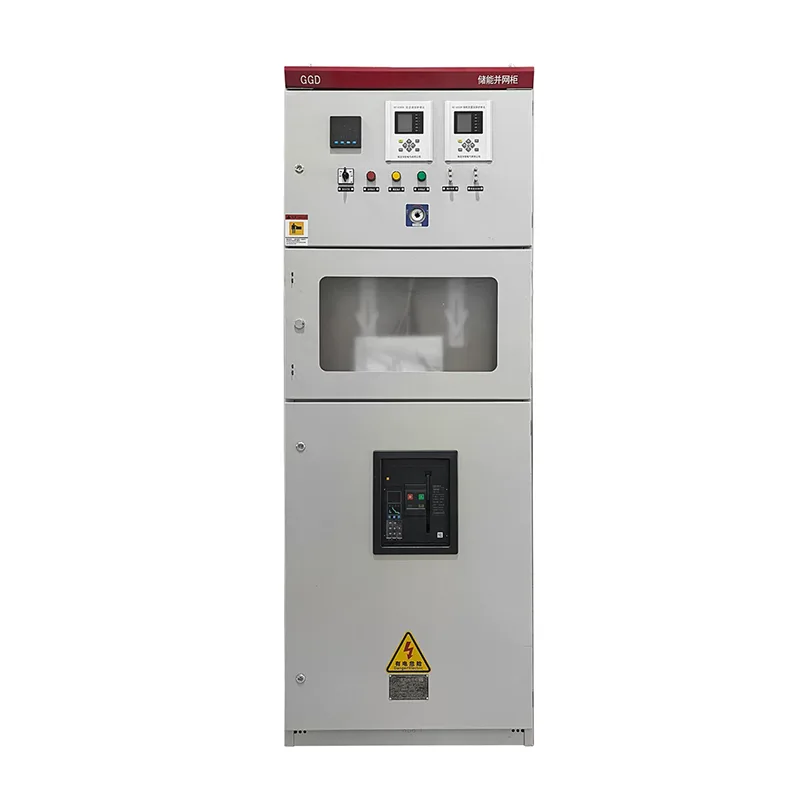

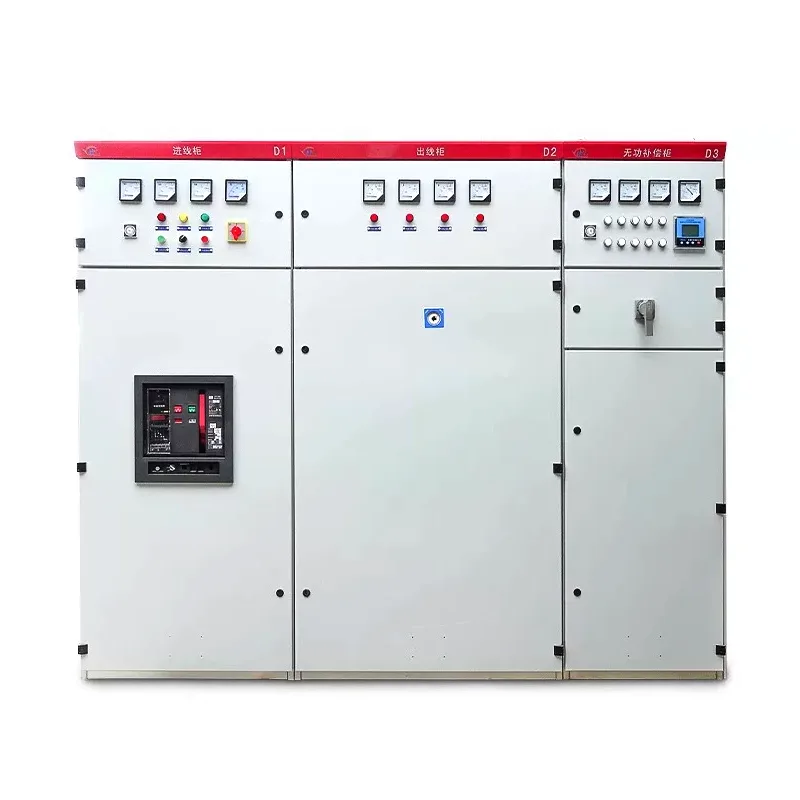

GGD AC Lågspänningsställverk

GGD AC Low Voltage Switchgear är en allmänt använd lågspännings komplett kraftdistributionsenhet. Den har hög tillförlitlighet, enkel installation och underhåll och ett konkurrenskraftigt pris, vilket hjälper dig att spara kostnader. Välj Shangming som din leverantör med förtroende och få bekymmersfri one-stop-service.

Vad är GGD AC lågspänningsställverk?

GGD AC lågspänningsställverk är ett moget och allmänt använt lågspänningsväxelströmsdistributionsställverk, som ofta används som huvudströmdistributions- eller underdistributionsutrustning i kraftdistributionssystem. Det är också en produkt som Shangming kan leverera i bulk.

GGD är en vanlig och mogen lågspänningsställverksmodell. "Lågspänning" indikerar att denna produkt används för lågspänningsfördelning som AC 380V/400V. Den integrerar strömbrytare, samlingsskenor, skydds- och kontrollkomponenter för att säkerställa säker och stabil drift av kraftdistributionssystemet.

Tekniska funktioner

Skåpsstruktur: GGD AC-lågspänningsställverk antar en skåpdesign för allmänna ändamål, monterad med hjälp av kallformade stålsektioner genom partiell svetsning. Detta resulterar i ett skåp med hög styvhet och bärförmåga.

Modulär design: Skåpsramskomponenter och specialiserade tillbehör levereras av en undercentral av stålsektion, vilket säkerställer hög precision och kvalitet på skåpet.

Värmeavledningssystem: Skåpet har varierande antal ventilationshål i både toppen och botten. När de elektriska komponenterna inuti alstrar värme stiger varm luft och släpps ut genom de övre slitsarna, medan kall luft fylls på genom de nedre slitsarna och bildar ett naturligt luftflöde.

Skyddsklass: Standardkonfigurationen är vanligtvis IP30. IP40 kan anpassas för att möta miljökrav. Vänligen kontakta Shangming för detaljer; vårt tekniska team kommer att genomföra en analys före anpassning.

Varför välja GGD AC lågspänningsställverk?

Ekonomi: Jämfört med utdragbara ställverk har GGD AC lågspänningsställverk en enklare struktur, vilket eliminerar komplexa lådförreglingsmekanismer och dyra kontakter, vilket resulterar i en 30-50 % lägre kostnad. Dessutom är dess komponenter mycket mångsidiga och reservdelar är lättillgängliga.

Intuitiv drift och underhåll: GGD:s fasta struktur gör alla anslutningspunkter och kablar lätt synliga, vilket underlättar inspektioner. Jämfört med de potentiella riskerna för dålig kontakt eller ljusbåge i ställverk av lådtyp, erbjuder fasta bultfästa anslutningar högre tillförlitlighet under långvarig drift.

Hög brytkapacitet: Nominell kortslutningsbrytström upp till 50kA.

Bra dynamisk och termisk stabilitet: Detta ställverk kan motstå den mekaniska påfrestningen och termiska stötar som genereras av kortslutningsströmmar.

Applikationsscenarier

Den höga kostnadseffektiviteten och den mogna tekniken hos GGD AC Low Voltage Switchgear är anledningarna till att många kunder väljer dem. Projekt där vi har samarbetat oftast är:

Transformatorstationer och kraftverk: GGD kan användas för effektomvandling i AC 50Hz kraftsystem med en nominell driftspänning på 380V.

Industriföretag: Ansvarig för styrning, kraftdistribution och belysning av stora motorer.

Byggnader: Huvudfördelningsrum i kommersiella komplex och bostadsområden.

Kondensatorkompensation: Används vanligtvis för reaktiv effektkompensation i kraftsystem, det vill säga kompensationsskåp av GGD-typ.

Beställningsinformation

Om du är säker på att du behöver beställa GGD-skåp, vänligen kontakta Shangming omedelbart och ange följande information:

Huvudkretsdiagram (enkelkrets): Vi måste bestämma layouten för de interna strömbrytarna och samlingsskenorna.

Hjälpkretsdiagram (andra krets): Styrlogik, indikatorlampor och instrumentkrav.

Komponentlista: Oavsett om du anger ett speciellt märke av strömbrytare, såsom Schneider, ABB, Chint, etc.

Skåpsfärg: Standard är ljusgrå (RAL 7035), anpassningsbar.

FAQ

F: Vilken storlek brytare kan installeras i ett GGD-skåp?

S: GGD-skåp har en mycket hög bärförmåga. Den inkommande huvudledningen kan ta emot universalbrytare upp till 3150A eller till och med 4000A. Utgående ledningar kan flexibelt arrangeras med formgjutna strömbrytare enligt krav.

Obs: Vid anpassning måste du specificera samlingsskenespecifikationerna med oss ​​för att säkerställa att kopparskenans tvärsnittsarea uppfyller kraven på temperaturstegring för märkströmmen.

F: Hur effektivt är detta skåp för att förhindra damm och fukt?

S: Standard GGD-skåpet har en IP30-klassificering.

I dammiga fabriker eller fuktiga källare kan klassificeringen höjas till IP40 genom att lägga till tätningslister och skyddspaneler.

Men eftersom den förlitar sig på naturliga ventilationskanaler, kommer en alltför hög IP-klassificering att påverka värmeavledning; en balans måste göras mellan skydd och värmeavledning.

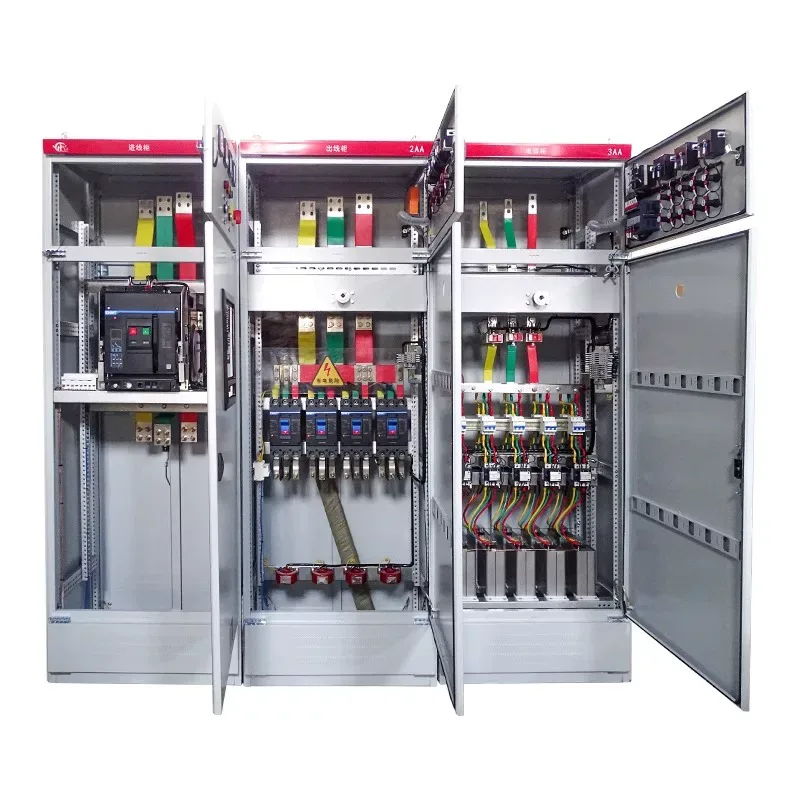

F: Är samlingsskenorna inuti GGD-skåpet placerade horisontellt eller vertikalt?

S: GGD-skåp använder vanligtvis ett horisontellt samlingsskenorarrangemang upptill.

Denna layout förbättrar inte bara skåpens dynamiska stabilitet, utan underlättar även den horisontella anslutningen av flera GGD-skåp.
