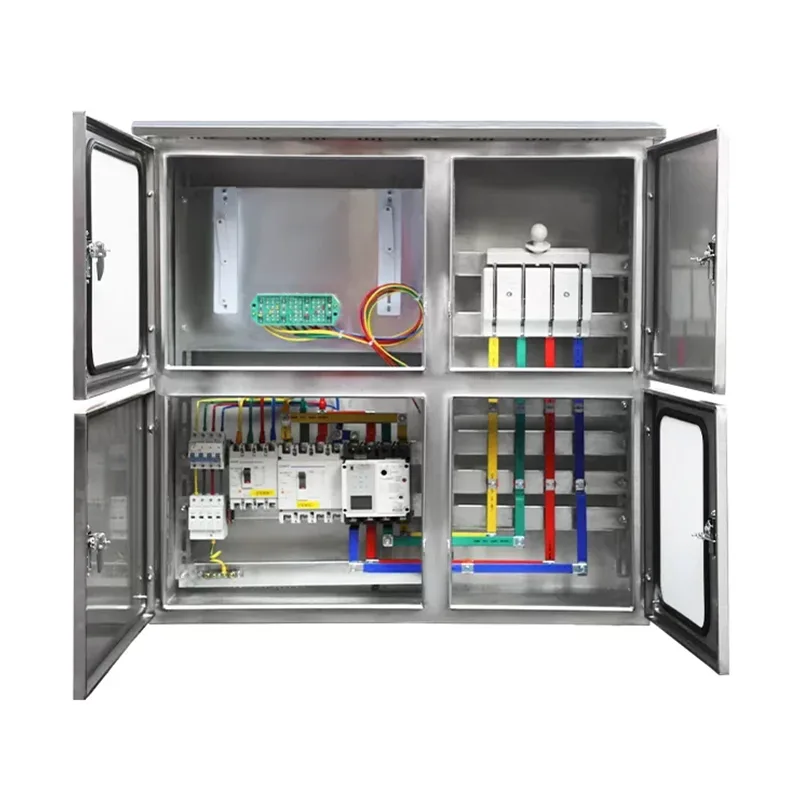

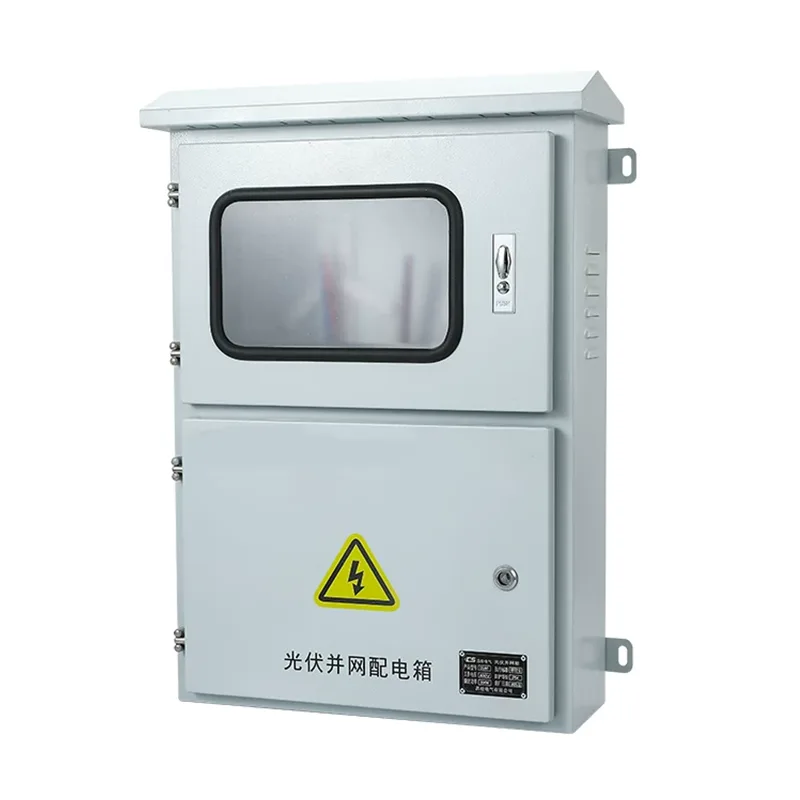

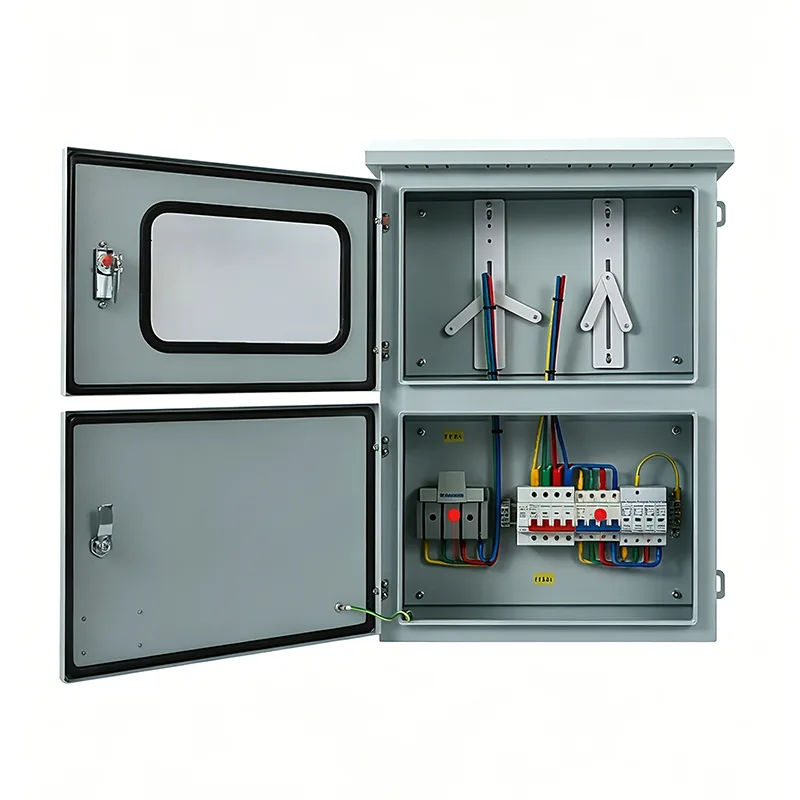

Utomhus solcellsnät-ansluten kopplingsdosa

Utomhus solcellsnätanslutna kopplingsdosor används mellan DC-sidan av ett solcellskraftgenereringssystem och växelriktaren. Om du vill skräddarsy denna produkt till ett konkurrenskraftigt pris kan du välja Shangming, så blir vi din pålitliga leverantör.

Kärnfunktioner

Den utomhus solcellsanslutna kopplingsdosan integrerar skydd, isolering och övervakning. Vi stöder anpassade kretsnummer, märkeskomponenter och intelligenta funktioner. Kontakta oss för specifika konfigurationslösningar och offerter.

1. Strängbussning och strömfördelning

PV-kraftverk består av flera solpaneler kopplade i serie. Den nätanslutna kopplingsdosan fungerar som en konvergerande och shuntande skyddsmekanism.

Konvergerande funktion: Den samlar likström från flera strängar till en enda buss för utmatning till växelriktaren, vilket förenklar kabeldragningen och sparar likströmskabelkostnader.

Rangeringsskydd: Varje ingång är utrustad med en oberoende DC-säkring. När en kortslutning inträffar i en sträng begränsas felet till den grenen, utan att den normala kraftgenereringen av andra strängar påverkas.

2. Åsk- och överspänningsskydd

Eftersom solcellspaneler installeras på öppna hustak eller marken är de mycket känsliga för blixtnedslag. Överspänningsskyddet som är integrerat inuti kopplingsdosan kan känna av momentana höga spänningar i ledningen och ladda ur överspänningen till marken inom nanosekunder.

Den fungerar som den första försvarslinjen före växelriktaren och förhindrar inducerade blixtnedslag som kan skada växelriktarens elektroniska komponenter.

3. Säkerhetsisolering och fysisk frånkoppling

Kapslingen är försedd med en högspännings DC-brytare eller strömbrytare. När underhåll krävs på växelriktaren eller nedströmsutrustning, manuellt frånkoppling av kopplingsdosan säkerställer att underhållssidan är helt strömlös, vilket skyddar personalens säkerhet.

Shangmings nätanslutna hölje är högpresterande och pålitligt, vilket möjliggör säkra strömavbrott medan systemet är igång, vilket förhindrar generering av farliga ljusbågar som kan orsaka brand.

4. Omvänd laddningsskydd

På morgonen, kvällen eller molniga dagar kan utspänningen från olika strängar skilja sig åt. Utan skydd kan strängar med högre spänning flyta tillbaka ström till strängar med lägre spänning.

Valfria omvända laddningsdioder finns tillgängliga, som säkerställer att strömmen flyter endast enkelriktat till växelriktaren, vilket förhindrar lokal överhettning eller till och med brand orsakad av omvänd ström.

5. Miljöskydd och tillståndsövervakning

Eftersom denna produkt ska installeras utomhus har kapslingen en IP65/IP66-klassificering för att förhindra korrosion av regnvatten och UV-åldring. De interna precisionskomponenterna fungerar tillförlitligt under kraftstationens 25-åriga livslängd.

Valfri intelligent övervakningsfunktion övervakar ström, spänning och inre temperatur för varje sträng i realtid och larmar omedelbart vid onormal kraftgenerering.

Varför måste solcellsnätanslutna kopplingsdosor vara vattentäta för utomhusbruk?

PV-system installeras vanligtvis på hustak eller på öppna fält, och de nätanslutna kopplingslådorna måste klara följande svåra utmaningar:

Extrema temperaturvariationer: Sommartemperaturerna kan nå över 70°C, medan vintertemperaturerna kan sjunka till -30°C.

UV-strålning: Långvarig exponering utomhus för solljus kräver UV-stabilitet; annars är de benägna att åldras.

Fukt och kondens: De måste vara regntäta och utrustade med en avluftningsventil för att dränera intern kondens och förhindra att elektriska komponenter blir fuktiga.

Därför, för normal användning och för att undvika frekvent underhåll under drift, för att bibehålla stabil prestanda och livslängd, är en vattentät design utomhus väsentligt.

Applikationsscenarier och konfigurationsrekommendationer

Shangmings utomhus solcellsnätanslutna kopplingsdosor kan användas genom hela solcellsindustrins kedja, från hustak till storskaliga markmonterade kraftverk. Vi kommer att tillhandahålla konfigurationsrekommendationer baserat på vanliga scenarier.

1. Distribuerade fotovoltaiska system för bostäder

Denna typ av användning är mycket vanlig, vanligtvis installerad på tak eller väggar i villor eller självbyggda hus på landsbygden. Den samlar flera solcellspaneler från olika orienteringar på taket och ger ett grundläggande åskskydd.

Konfigurationsrekommendationer: Boxen ska ha ett rent utseende och liten storlek, 1-4 strängingångar och vara utrustad med mycket känslig brandskyddsövervakning.

2. Industriella och kommersiella takkraftverk

I det här fallet är den nätanslutna lådan installerad på de platta taken på fabriksverkstäder, logistiklager eller stora köpcentra. För medelstor kraftgenereringskapacitet förkombinerar den dussintals solcellssträngar innan de går in i en strängväxelriktare.

Konfigurationsrekommendationer: Boxen behöver hög korrosionsbeständighet, 8-16 strängingångar och innehåller vanligtvis en smart kommunikationsmodul för att underlätta för underhållspersonal att se strömmen för varje gren i övervakningsrummet.

3. Storskaliga markmonterade kraftverk och solöknar

Samlingslådor fördelade i öknar, berg eller stora öppna ytor kallas kombinerarlådor. Som primära kombinerarenheter samlar de strömmen från tusentals solpaneler och överför den till en centraliserad växelriktare.

Konfigurationsrekommendation: IP66, avsedd för 1500V högspänningssystem, utrustad med antireverseringsdioder och exakta strängövervakningsfunktioner, och med aktiva kyl-/andningsventiler.

4. Solenergi + gränsöverskridande tillämpningsscenarier

Solar carports: Ger ström till elfordons laddningsstationer. Kopplingsdosan är installerad på carportens pelare för att skydda nedströms laddstationer från solstötar.

Jordbrukssol- och fiskesolarkomplementära system: Installerade på konsoler ovanför jordbruksmark eller fiskdammar. Särskilda krav finns för fuktbeständighet och syra/alkali-korrosionsbeständighet; rostfritt stål rekommenderas.

Varför välja oss?

Shangming kommer från Yueqing, Wenzhou, Kina, en region känd som "Kinas elektriska huvudstad." Genom att utnyttja den välutvecklade industrikedjan i Yueqings elindustrikluster har vi etablerat ett rigoröst och effektivt produktions- och kvalitetskontrollsystem. Vår produktportfölj omfattar över 200 serier och 6000+ modeller, som överensstämmer med vanliga globala elektriska standarder.

Att välja våra intelligenta kompletta uppsättningar av utrustning integrerar IoT-avkänning och fjärrövervakningsfunktioner, vilket möjliggör realtidsövervakning av parametrar som temperatur, luftfuktighet och ström. Detta säkerställer stabil drift och säker strömförsörjning.
