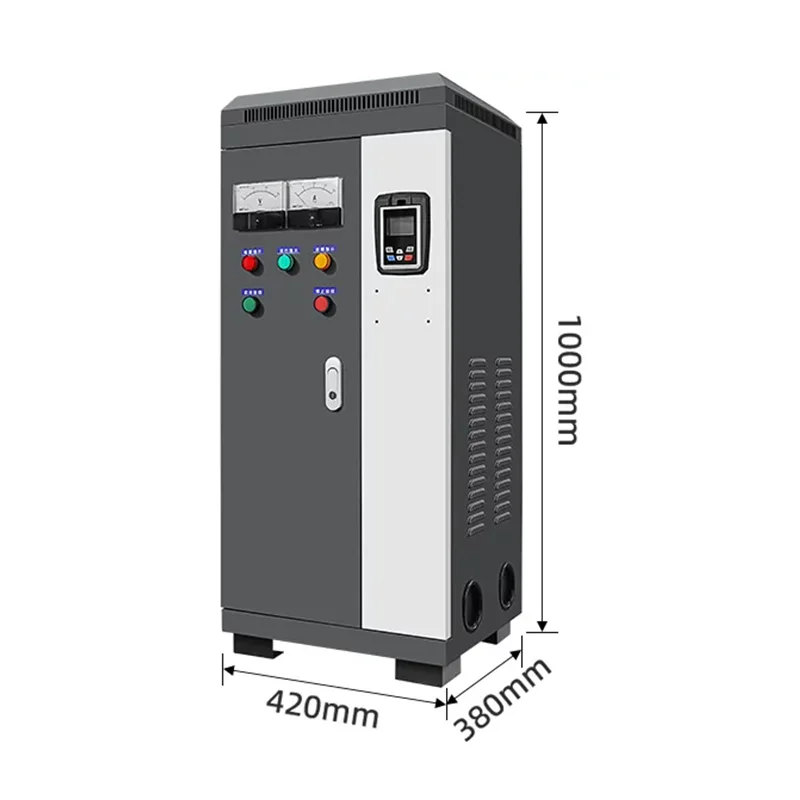

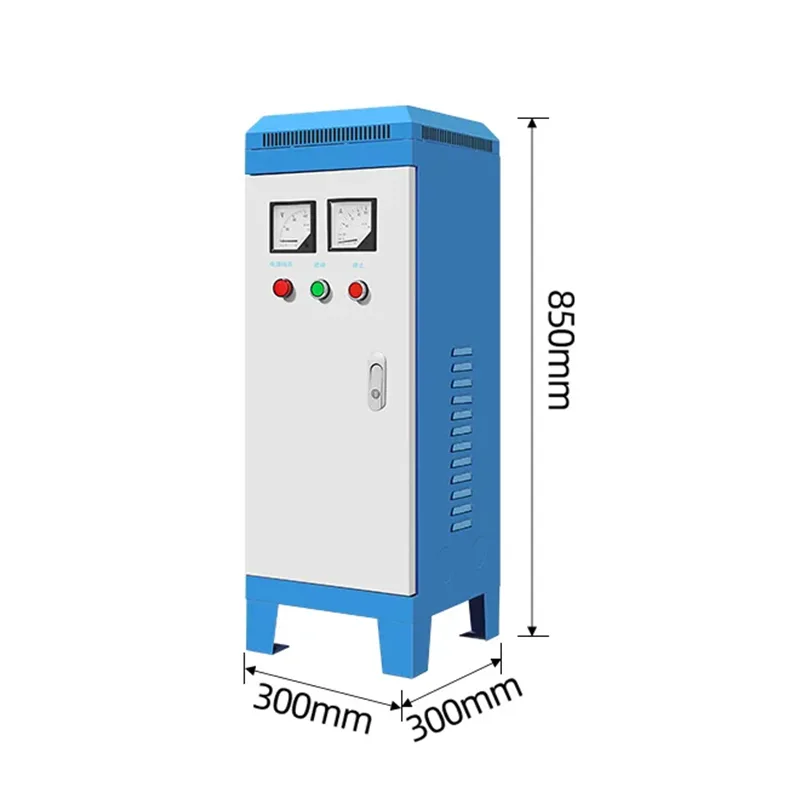

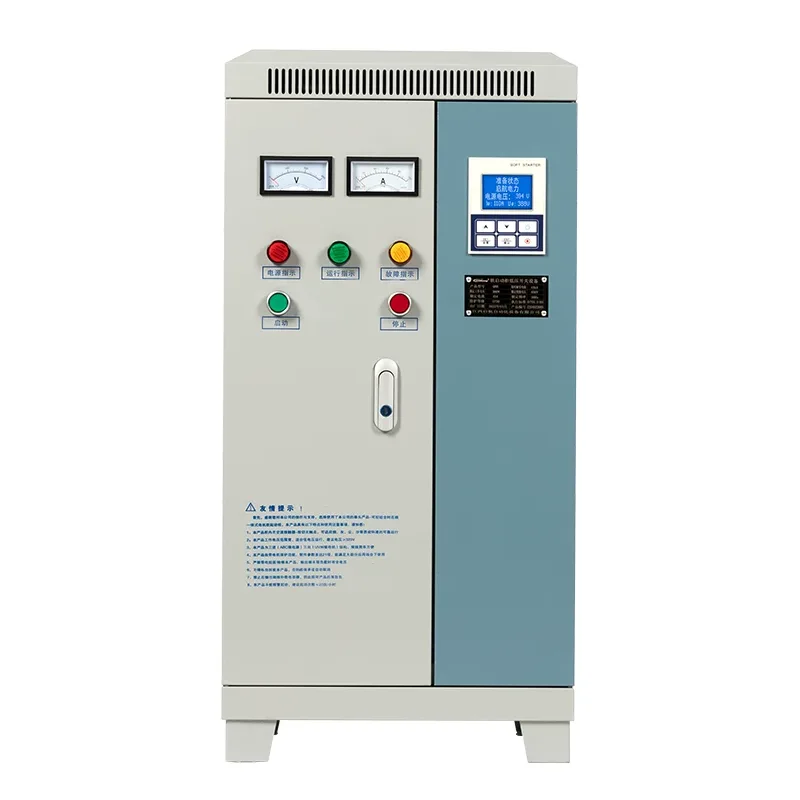

Lågspänningsmjukstartare Power Distribution Cabinet

Shangming är en tillverkare och leverantör av lågspänningsskåp för mjukstartare från Kina. Denna högpresterande, högkvalitativa utrustning utför inte bara konventionella kraftfördelningsfunktioner, utan styr också motorns startström och vridmoment genom mjukstartsteknik, vilket minskar elektriska och mekaniska stötar.

Varför behövs ett lågspänningsfördelningsskåp för mjukstartare?

Traditionell fullspänningsstart ger två stora problem:

Strömökning: Startströmmen kan nå 5-7 gånger märkströmmen, vilket lätt orsakar ett plötsligt fall i nätspänningen, påverkar annan utrustning på samma linje och till och med får strömbrytare att lösa ut felaktigt.

Mekaniskt slitage: Det enorma momentana vridmomentet kan utöva en enorm inverkan på motoraxlar, remmar, reducerare eller vattenpumpsrörledningar, vilket förkortar utrustningens livslängd.

Men om du väljer vårt lågspänningsmjukstartsfördelningsskåp kan du styra spänningen genom tyristorer, vilket gör att motorn mjukt kan stiga från nollspänning till märkspänningen. Startströmmen är vanligtvis begränsad till cirka 2-3 gånger märkströmmen.

Arbetsprincip

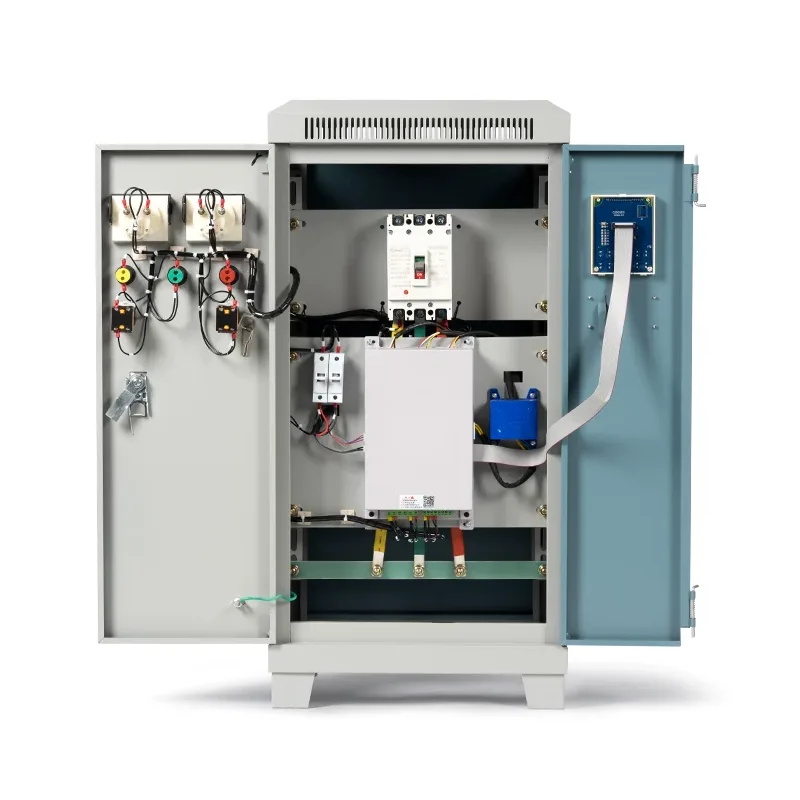

Under uppstartsfasen ändrar lågspänningsmjukstartarkraftfördelningsskåpet tyristorernas ledningsvinkel och ökar gradvis spänningen som appliceras på motorn, vilket möjliggör en mjuk start.

Efter start kopplas bypass-kontaktorn in och mjukstartaren går in i viloläge. Vid stopp kontrollerar den också spänningen för att gradvis minska, vilket förhindrar vattenslagningseffekter orsakade av plötslig avstängning.

Om en mjukstartare inte används och en traditionell motor används istället, kan den plötsliga ökningen av strömmen under uppstart leda till olika problem såsom spänningsfall, utrustningspåverkan, nätfluktuationer och mekaniskt slitage.

Tekniska parametrar

Applikationsscenarier

Lågspänningsfördelningsskåp för mjukstartare är idealiska för applikationer med stor motoreffekt, känsliga för startchock och där det finns krav på utrustningens livslängd och elnätets stabilitet. Vi har även tillhandahållit denna produkt till kunder i många olika branscher.

Installation och första idrifttagningssteg

Innan installationen, se till att distributionsrummet har tillräckligt med utrymme för att rymma lågspänningsmjukstarterkraftfördelningsskåpet, med en manövergång (rekommenderad bredd ≥ 1,2 m). Installationsområdet bör ha ett plant golv och grundrännans stål måste vara ordentligt svetsat och jordat.

Under installationen, kontrollera om kabelingången/-utgången är botten-in/bottom-out eller top-in/top-out, och planera kabelrännan eller kabelrännan i förväg. För mjukstartsskåp >110kW krävs en forcerad luftkylningsanordning.

Under den första idrifttagningen ska du bekräfta att skåpet är oskadat, att färgen är intakt och att markeringarna är tydliga.

Kontrollera sedan de elektriska anslutningarna och verifiera varje primärkretsledning för att säkerställa att det inte finns några lösa anslutningar eller felaktiga anslutningar.

Ett femsäkert förreglingstest krävs också, vilket verifierar den normala driften av varje förreglingspunkt. Simulera kortslutningar och överbelastningar med hjälp av den integrerade skyddsanordningen för att verifiera noggrannheten i skyddsåtgärderna.

Om det finns ett sekundärt system, verifiera att RS485 eller andra kommunikationsgränssnitt fungerar normalt.

Slutligen, utför flera starttest under tomgångsförhållanden, justera startparametrarna till optimala inställningar.
