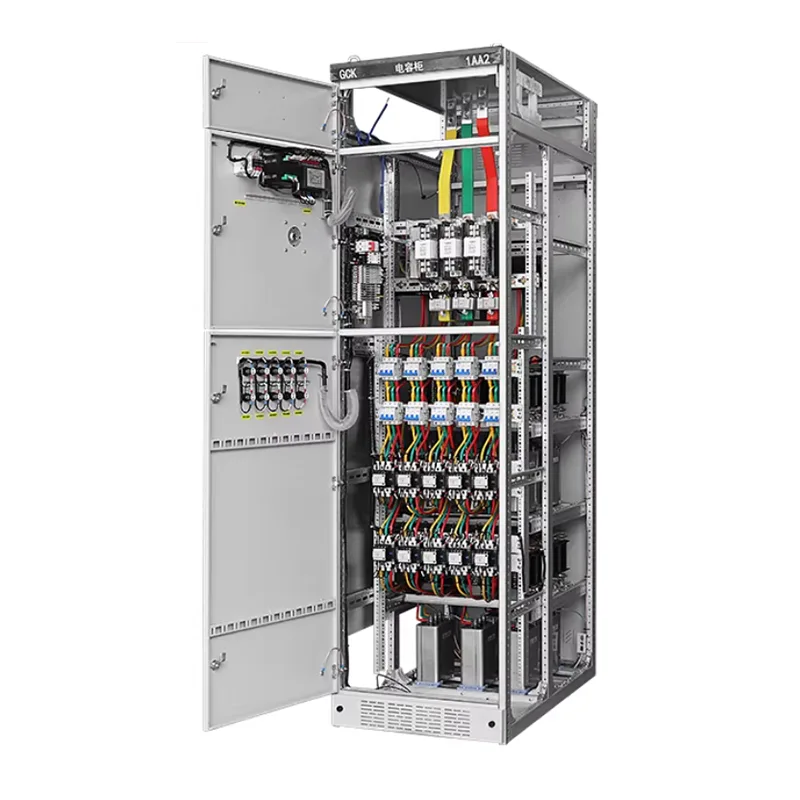

MNS utdragbart ställverk för lågspänning

Letar du efter en pålitlig leverantör av MNS lågspänningsuttagbara ställverk? Shangming från Kina är ett pålitligt val. Detta ställverk har isolerade zoner, vilket förbättrar systemunderhållseffektiviteten och driftskontinuiteten. Den har exporterats till över 50 länder och regioner över hela världen.

Vad är MNS utdragbara lågspänningsställverk?

MNS:s lågspänningsuttagbara ställverk, som ursprungligen utvecklades av ABB i Schweiz och licensierade för global tillverkning, är ett avancerat kraftdistributionssystem. Shangming-fabriken har mogen bearbetningsteknik för denna produkt och stöder anpassning.

Till skillnad från GGDs fasta ställverk är varje krets i MNS installerad i en oberoende utdragbar lådmodul. Om en krets går sönder kan operatören direkt dra ut lådan för reparation eller byte, medan andra kretsar i skåpet fortsätter att fungera normalt och på så sätt uppnå oavbruten strömförsörjning under underhåll. Lådor med samma specifikationer är utbytbara, vilket förkortar felåterställningstiden.

Strukturella egenskaper

MNS lågspänningsutdragbara ställverks ram är sammansatt med hjälp av C-formade profiler med 25 mm modulhål, vilket resulterar i en lätt struktur med hög mekanisk styrka och stöttålighet.

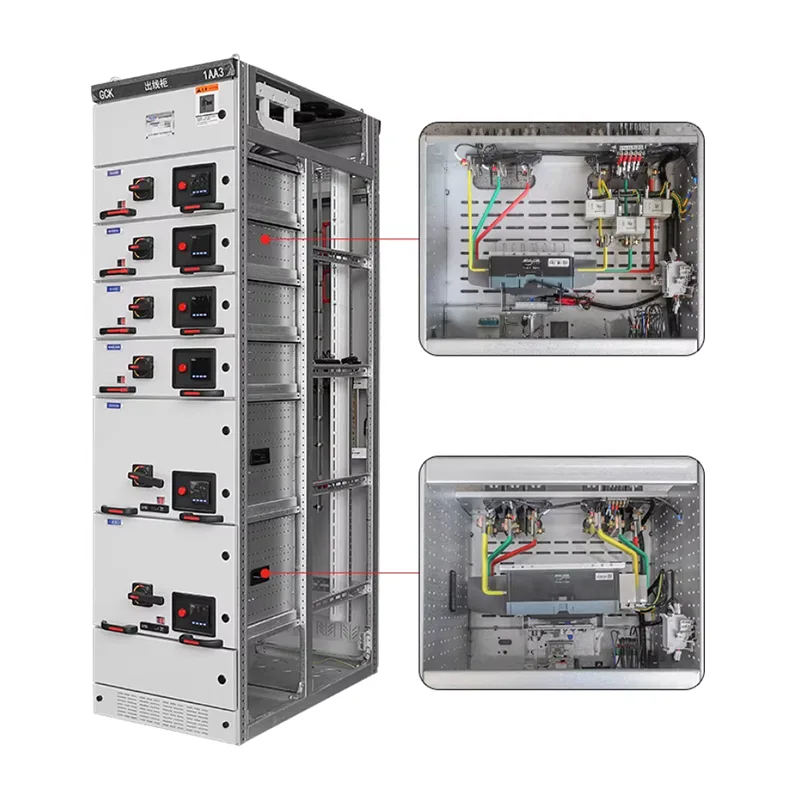

Skåpets interiör är rigoröst uppdelad i tre oberoende zoner för att förhindra felutbredning:

Funktionell enhetsfack: Innehåller lådmoduler.

Samlingsskenas fack: Beläget på baksidan eller toppen av skåpet, med huvud- och distributionsskenor.

Kabelfack: Placerat på sidan av skåpet, för externa kabelanslutningar.

MNS använder också multifunktionella paneler gjorda av höghållfast flamskyddad plast, som effektivt isolerar horisontella och vertikala samlingsskenor och förhindrar ljusbågar mellan fack.

Tekniska parametrar

Säkerhetsdesign

Under användning kräver ställverk omfattande hänsyn till personlig säkerhet och utrustningsskydd. Shangmings produkter genomgår sju kvalitetsinspektionsprocesser innan de lämnar fabriken för att säkerställa att alla viktiga säkerhetsdesigner är på plats, uppfyller internationella och inhemska standarder som IEC 61439-1 / GB 7251.1 och tillhandahåller fullständiga certifieringsdokument och testrapporter.

Fullständig isolering: MNS-lågspänningsutdragbara ställverk använder metallplattor för att helt isolera det funktionella enhetsfacket, samlingsskenorsfacket och kabelfacket. Felenergi är begränsad i detta utrymme, vilket inte påverkar intilliggande kretsar och förhindrar spridning av felbågar.

Femfaldig förregling: Förhindrar elektriska stötar eller skador på utrustning orsakade av mänskliga fel.

Lådan kan endast dras ut från det anslutna läget när strömbrytaren är öppen; den mekaniska förreglingsstången låser tryckmekanismen. → Förhindrar öppning och stängning av huvudkretsen under belastning.

Den funktionella enhetens fackdörr och lådposition är förreglade; luckan kan inte öppnas om lådan inte är helt utdragen; skenan/kabelfacket kräver specialverktyg för att öppnas. →Förhindrar oavsiktlig intrång i spänningssatta fack

Jordningsbrytaren och huvudströmbrytaren är mekaniskt förreglade; jordningsbrytaren kan inte stängas när huvudkretsen är spänningssatt. →Förhindrar anslutning av jordledningar under spänning

När jordningsbrytaren är stängd kan huvudströmbrytaren inte flyttas till anslutningsläget. →Förhindrar strömförsörjning med ansluten jordledning.

Valfri nyckelförregling eller elektronisk logikförregling säkerställer korrekt driftsekvens. →Förhindrar oavsiktlig öppning och stängning av strömbrytare.

Feltryckavlastning: MNS-skåpet är utformat med en dedikerad tryckavlastningskanal. I händelse av en intern oavsiktlig kortslutning släpps högtemperatur- och högtrycksgas ut uppåt, vilket skyddar operatörerna framför och uppfyller IEC 61641 bågfelstestkraven.

Vilka branscher rekommenderar vi MNS utdragbara lågspänningsställverk för?

1. Petrokemisk industri

Den petrokemiska industrin kräver kontinuerlig produktion och tål inte långvariga strömavbrott. Driftförhållandena involverar många motorkretsar, stor belastningskapacitet och frekventa starter. Fasta ställverk är för riskabelt och medför enorma underhållskostnader.

MNS ställverks lådenheter möjliggör underhåll i en säker miljö, ger tydlig kretsisolering, minskar påverkan av olyckor och underlättar expansion och uppgraderingar.

2. Storskalig tillverkning

Storskalig tillverkningsindustri som stål-, cement- och bilfabriker arbetar kontinuerligt med täta motorbelastningar och storskaliga elektriska system.

MNS stöder MCC-scheman, standardiserar kretsar och möjliggör snabbt underhåll och utbyte. Funktionella enheter kan läggas till gradvis när produktionslinjerna expanderar. Om du planerar att utöka produktionen i framtiden och kräver långvarig användning är MNS-ställverk mer lämpligt.

3. Datacenter och stora kommersiella komplex

Dessa applikationer har extremt höga krav på strömkontinuitet, med tät och komplex lastfördelning, vilket kräver intelligent övervakning och zonstyrning. Strömavbrott kan leda till betydande ekonomiska förluster.

MNS erbjuder tydlig zonindelning, en säkrare strömförsörjningsstruktur och möjligheten att integrera intelligenta övervakningsmoduler, vilket säkerställer att underhållet inte påverkar det övergripande systemet.

4. Kommunal infrastruktur

Inklusive tunnelbanor, flygplatser, sjukhus, avloppsreningsverk m.m.

Strömförsörjningsstabilitet är livlinan för infrastrukturen, som kräver zonstyrd kontroll och snabb återhämtning efter underhåll. MNS möjliggör byte av funktionell enhet även vid mindre strömavbrott.

5. Kraft- och energiindustri

Hjälpsystem för kraftverk, distributionssystem för vind- och solenergi och lågspänningssidor på transformatorstationer. Dessa scenarier har höga krav på säkerhetsnivåer och systemtillförlitlighet. MNS:s partitionerade struktur och enheter av lådtyp uppfyller designstandarderna bättre.
