XL-21 Lågspänningsfördelningsskåp

XL-21 Low Voltage Power Distribution Cabinet tillhandahålls av Shangming, en kinesisk tillverkare. Vi har en komplett produktionskapacitet med en månatlig produktionskapacitet på över 3 000 enheter. Vi stödjer skräddarsydda ritningar, komponentanskaffning och fabrikstestning. Du är välkommen att kontakta oss när som helst för att börja utveckla en lösning.

Produktstruktur

XL-21 lågspänningsfördelningsskåpet har en helt sluten, fast och vertikalt uppdelad strukturell design, som prioriterar enkelhet, tillförlitlighet och lätt underhåll.

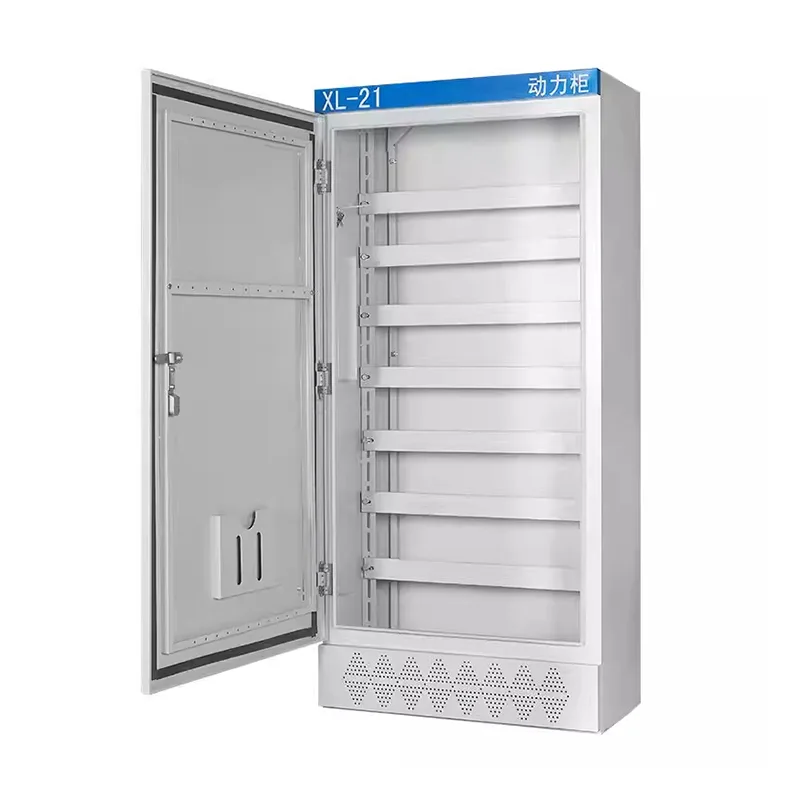

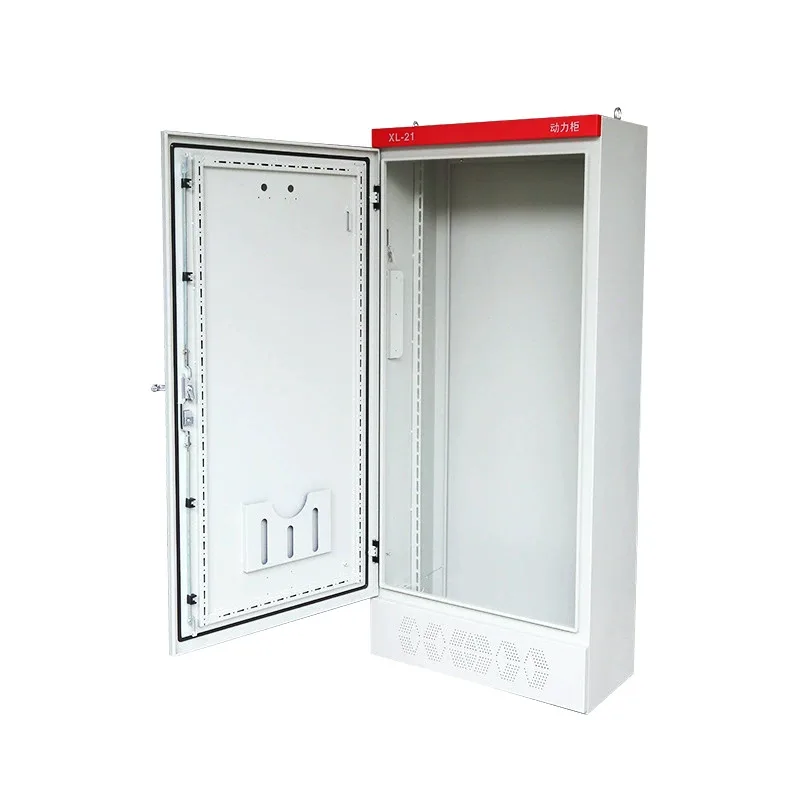

1. Skåp Exteriör

XL-21-skåpet är konstruerat av kallvalsad stålplåt, böjd och svetsad, vilket ger tillräcklig styvhet för att stödja tunga brytare och samlingsskenor. Skyddsdörren är en enkelöppningskonstruktion med en öppningsvinkel större än 110°. Tätningslister av polyuretan är monterade runt dörrkanterna för att förbättra den dammtäta prestandan.

De invändiga sidorna har vertikala profiler med perforeringar, vilket underlättar justering av balkarna och monteringsplattorna efter komponentens mått.

2. Intern layout

Även om XL-21 är ett enda, integrerat utrymme, är det uppdelat i flera funktionella områden:

Övre samlingsskena: Den huvudsakliga inkommande samlingsskenan är placerad på toppen av skåpet, säkrad med isolatorer och stöder horisontell eller vertikal förlängning av kopparskenorna.

Centralt komponentområde: Detta är kärnområdet, som används för att installera frånskiljare, strömbrytare, kontaktorer, termiska reläer, etc.

Nedre ledningsområde: Gott om utrymme finns i botten för kabelingång, och dedikerade neutrala och jordade samlingsskenor ingår.

3. Design av botten och kabel in/ut

Undersidan av distributionsskåpet har en stor, avtagbar panel som kan anpassas med öppningar baserat på antalet kablar, och kan användas med kabelmantlar.

En 50-100 mm hög kanalstålbas kan monteras för att öka skåpets höjd från marken, vilket ger fuktskydd och underlättar hantering av gaffeltruckar.

Produktfördelar

1. Bred tillämpning

XL-21 lågspänningsfördelningsskåp har en klassisk lågspänningsfördelningsskåp. Dess mogna teknik och höga standardisering har gjort att den används i stor utsträckning i fabriker, byggprojekt och kommunala projekt, med dess tillförlitlighet bevisad under lång tid.

2. Lämplig för kraftfördelning

Som en professionell tillverkare designar Shangming strömförsörjningssystem för motorer, pumpar, fläktar och annan kraftutrustning. Produkterna har utmärkt strömförande kapacitet, kan arbeta kontinuerligt och uppfyller kraven från högbelastningsapplikationer.

3. Robust och hållbar

Flera material finns tillgängliga, inklusive kolstål, galvaniserat stål och rostfritt stål. Oavsett vilket material som används, säkerställer skåpets strukturella design tillräcklig hållfasthet och slagtålighet, vilket gör det lämpligt för långvarig användning i industriella miljöer.

4. Bekvämt underhåll

Elskåpets interna elektriska komponenter är ordnade systematiskt med tydliga kretsar. Den har en enkel högerdörr, med knivomkopplarens manöverhandtag placerat på den övre högra kolumnen på framsidan av skåpet. Mätinstrument och signalströmförsörjning är monterade på dörren, vilket ger fullständig exponering när dörren är öppen för enkel inspektion och underhåll.

5. Stark kompatibilitet

Vårt XL-21 lågspänningsfördelningsskåp kan flexibelt konfigureras med vanliga elektriska komponenter som strömbrytare, kontaktorer och termiska reläer, anpassad till olika styr- och skyddsscheman för att möta behoven i olika projekt.

6. Kostnadsfördel

Jämfört med komplexa strukturer som lådskåp har distributionsskåpet XL-21 en enkel struktur och kontrollerbara tillverkningskostnader, vilket gör det idealiskt för projekt med höga krav på kostnadseffektivitet och stabilitet.

Vilka är installationsmiljökraven för XL-21 distributionsskåp?

Detta XL-21 lågspänningsfördelningsskåp används huvudsakligen i trefas tretråds och trefas fyrtråds kraftsystem med en AC-frekvens på 50Hz och en spänning under 500V för kraft- och belysningsdistribution. Innan du startar ditt projekt eller den faktiska installationen kan du bestämma installationsmiljön. Som tillverkare erbjuder vi följande förslag:

1. Omgivningstemperatur

Normal drifttemperatur: -5℃ till +40℃;

Medeltemperatur över 24 timmar: inte överstigande +35 ℃;

Förvarings- och transporttemperatur: -25 ℃ till +55 ℃ (kortvarig);

Obs: Om den installeras i en miljö med hög temperatur, krävs förbättrad ventilation eller nedstämpling.

2. Höjd

Installationshöjden måste vara mindre än eller lika med 2000 meter.

Över 2000 meter krävs nedstämpling enligt standarder.

3. Relativ luftfuktighet

Med en omgivningstemperatur vid installation på +40 ℃ måste den relativa luftfuktigheten vara ≤ 50 %.

Högre luftfuktighet är tillåten vid lägre temperaturer.

4. Installationsplats

Elskåpet XL-21 är endast för inomhusinstallation.

Det är förbjudet att installera i: oskuggade utomhusområden, farliga platser med explosiva gaser eller damm, starkt korrosiva miljöer eller områden med kraftigt damm eller ledande damm.

5. Mekaniska och vibrationsförhållanden

Installationsmiljön måste vara fri från kraftiga vibrationer eller stötar. Vibrationsfrekvens ≤ 10 Hz, acceleration ≤ 0,5 g. Installationsfundamentet bör vara stabilt och undvika att dela samma plattform med stora motorer eller stämplingsutrustning.

Efter installationen måste skåpet hållas i princip vertikalt, med en vertikal lutning ≤ 5°, annars kommer det att påverka livslängden på manövermekanismen.

6. Ventilations- och värmeavledningsutrymme

Tillgång till underhåll ska finnas på framsidan och baksidan av skåpet. Den främre arbetsytan bör vara ≥ 0,8 m, 1,0 m rekommenderas. Om underhåll krävs på baksidan krävs ≥ 0,8 m. Överdelen av skåpet bör vara minst 0,5 m från taket. När flera skåp är anordnade sida vid sida, behövs inget mellanrum mellan dem; de kan monteras direkt. Ventilationsutrymme måste dock lämnas i båda ändarna av hela raden.

7. Brandförebyggande och säkerhetskrav

Installationsområdet bör vara en icke brännbar struktur. Brandfarliga och explosiva material får inte förvaras inom 1 meter från installationsplatsen.

Marken ska vara platt och torr. Det rekommenderas att bygga ett betongfundament 100–200 mm över marken för att förhindra att vatten tränger in.

8. Elektromagnetisk miljö
