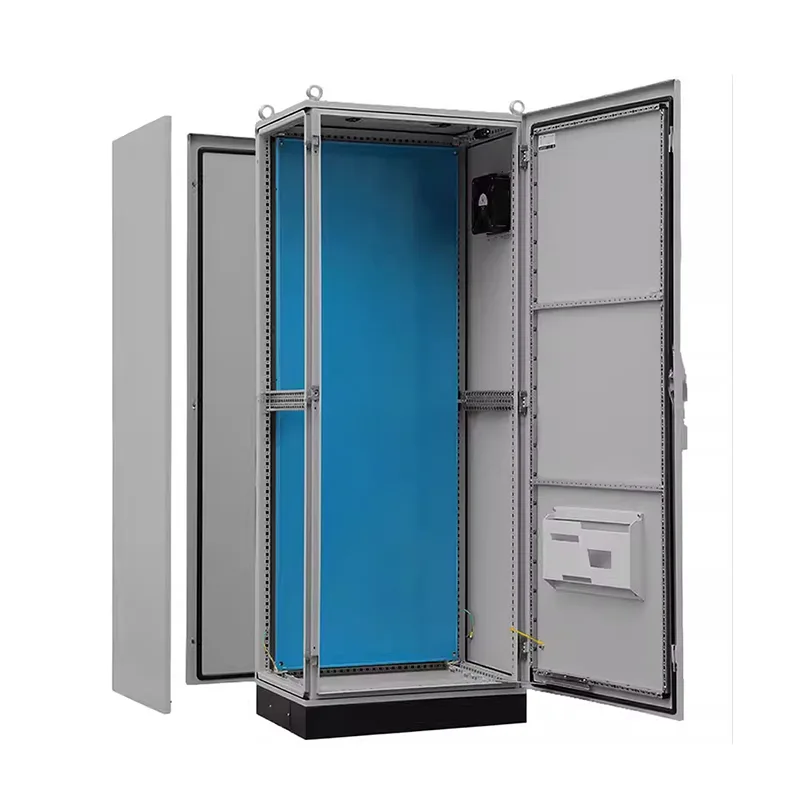

PS strömfördelningsskåp med niofaldigt profil

PS strömfördelningsskåpet med niofaldigt profil är löstagbart och lätt att ansluta. Om ditt projekt kräver ett komplext och stort flerskåpssystem kan du kontakta Shangming och låta oss bli din direktförsäljningsleverantör. Vi stöder icke-standardiserad anpassning.

Tekniska parametrar

Beställningsspecifikationer

Produktfördelar

PS:s niofaldiga profilkraftfördelningsskåp har hög hållfasthet och hög tillförlitlighet, och expansion kräver ingen modifiering av skåpet. Den erbjuder en livslängd på över 15 år. Dessutom erbjuder Shangmings produkter andra fördelar, vilket gör dem till ett lämpligt val.

I. Strukturella fördelar

PS-skåppelaren genomgår nio precisions-CNC-böjar, vilket bildar en flerförstärkt sluten sektion. Detta ökar böj- och vridstyvheten med över 40 % jämfört med en femfaldig böjkonstruktion, vilket gör att den kan stödja kraftiga ramkretsbrytare, transformatorer av torr typ och frekvensomvandlare med hög effekt.

Denna funktion gör våra produkter lämpliga för högvibrerande miljöer som skeppsbyggnad, gruvdrift och järnvägstransporter, vilket eliminerar risken för svetsutmattningssprickor.

Med 3-4 monteringsytor (främre, bakre och inre sidor), alla förborrade med 25 mm internationella standardhål, stöder den DIN-skenor, PLC-bakplan och kraftmoduler på valfri höjd och på vilken yta som helst, vilket möjliggör flexibel layout och tredimensionell, modulär kablage.

II. Funktionella fördelar

Sammanfattningsvis integrerar PS-distributionsskåpet kraft-, kontroll- och övervakningsfunktioner, kombinerar huvudinkommande ledningar och grenkraftsdistribution, motorstyrkretsar och intelligenta enheter, vilket eliminerar behovet av en separat kontrollbox.

För framtida intelligenta expansionsmöjligheter har vi reserverat tillräckligt med gränssnitt och installationspositioner, som stödjer fjärrövervakning och möjliggör framtida expansion och parallellisering vid behov.

Metallväggpanelens design dämpar effektivt påverkan från störningskällor som frekvensomvandlare på styrsignaler.

III. Effektivitetsfördelar

Som en professionell Kinatillverkare erbjuder Shangming snabb anpassning och flexibel respons. Vi stödjer beställningar från en enhet; icke-standardiserade storlekar, material och skyddsnivåer kan konfigureras efter behov. Under lösningsspecifikationen och produktionsprocessen kommer vi att tillhandahålla prover för din bekräftelse för att undvika omarbetning på plats

Det 25 mm standardiserade gränssnittet är kompatibelt med vanliga varumärken som Schneider Electric och ABB; kabelingångs- och utgångshål är kompatibla med genomföringar av internationell standard, vilket säkerställer effektiv installation och parallellkoppling.

I själva installationen använder PS-skåpet alla skruvförband, vilket eliminerar behovet av svetsning. Monteringen på plats går snabbt, flera skåp kan skarvas sömlöst och skenanslutning är bekväm, vilket förkortar byggtiden med 30 %.

Hur anpassar man ett distributionsskåp för dina behov?

Shangming har en egen fabrik och kan tillhandahålla PS 90% fällbara distributionsskåp i olika storlekar. Vi stöder även icke-standardiserad anpassning. Vi kommer att förse dig med omfattande analys före försäljning och lösningsspecifikation. Du kan också överväga om din lösning är lämplig för ditt projekt utifrån följande förslag:

Steg 1: Definiera kärnkrav

Tillämpningsscenarier: För vattenpumpstyrning? Fotovoltaisk kraftkombinator? Produktionslinje? Datacenter? Utomhus pumpstation?

Elektriska parametrar: Vad är systemspänningen (220V/380V/480V)? Huvudinkommande ström? Antal kretsar? Inkluderar det motorbelastningar?

Styrfunktioner: Krävs automatisk start/stopp, fjärrövervakning, BA-länkage eller PLC-styrning?

Installationsmiljö: Inomhus/Utomhus? Temperatur/fuktighetsområde? Finns det korrosion, damm eller vibrationer?

Skyddskrav: Vilken skyddsnivå krävs? Behövs material i rostfritt stål?

Certifieringsstandarder: Vilka standarder måste uppfyllas?

Observera: Att tillhandahålla befintliga ritningar, foton eller liknande projektfallstudier kommer att förbättra vår kommunikationseffektivitet.

Steg 2: Välj rätt skåpplattform

Olika grundläggande skåptyper tillgodoser olika behov. Om du behöver integrerad kraft och kontroll rekommenderar vi det fällbara fördelarskåpet PS 90 %.

Andra kärnbehov? Kontakta oss nu!

Steg 3: Lösningsbekräftelse

Shangming tillhandahåller gratis teknisk support, inklusive design av elektriska scheman, rekommenderad rimlig kretsuppdelning, 3D-strukturbekräftelse, provbekräftelse och faktisk integrering av intelligenta funktioner för framtida användning och expansion.

Efter provbekräftelse kommer vi att ordna massproduktion. Med 5+ automatiserade produktionslinjer når vår månatliga kapacitet 3000+ enheter. Anpassade produkter kan levereras inom 20-30 dagar, och brådskande beställningar kommer att besvaras inom 72 timmar.

FAQ

F: Vad är en niofaldig profil? Hur är det bättre än en vanlig profil?

S: En niofaldig profil görs genom att exakt böja en enda stålplåt nio gånger in i skåpsramen.

Jämfört med fyrfaldiga eller femfaldiga profiler ger den niofaldiga strukturen betydligt starkare böj- och vridmotstånd, med ett enda skåp som klarar en statisk belastning på 800kg-1000kg. Profilen är täckt med monteringshål med 25 mm mellanrum, vilket möjliggör installation av olika tillbehör utan borrning på plats.

F: Kan PS-skåp kombineras på obestämd tid? Hur garanteras tätning?

A: Ja. PS-skåp kan kombineras horisontellt genom att ta bort sidopaneler och använda specialiserade kombinationskontakter.

För att säkerställa skyddsklassningen måste en dedikerad kombinerande tätningslist användas vid ramskarvarna vid kombination av skåp för att säkerställa att skyddsklassen förblir på IP55 efter sammanfogningen.

F: Varför är ditt PS-skåp skyddsklass IP55 istället för IP66?

S: Eftersom PS-skåpet har en modulär monteringsstruktur är både sido- och topppanelerna borttagbara, vilket resulterar i fler sömmar.

IP55 är tillräcklig för att motstå damm och vattenstänk från alla håll, tillräckligt för 95 % av industriella miljöer.

Om din miljö kräver frekvent högtryckstvätt, det vill säga kräver skyddsklass IP66, rekommenderar vi att du väljer det integrerade svetsade ES femfaldiga skåpet.
