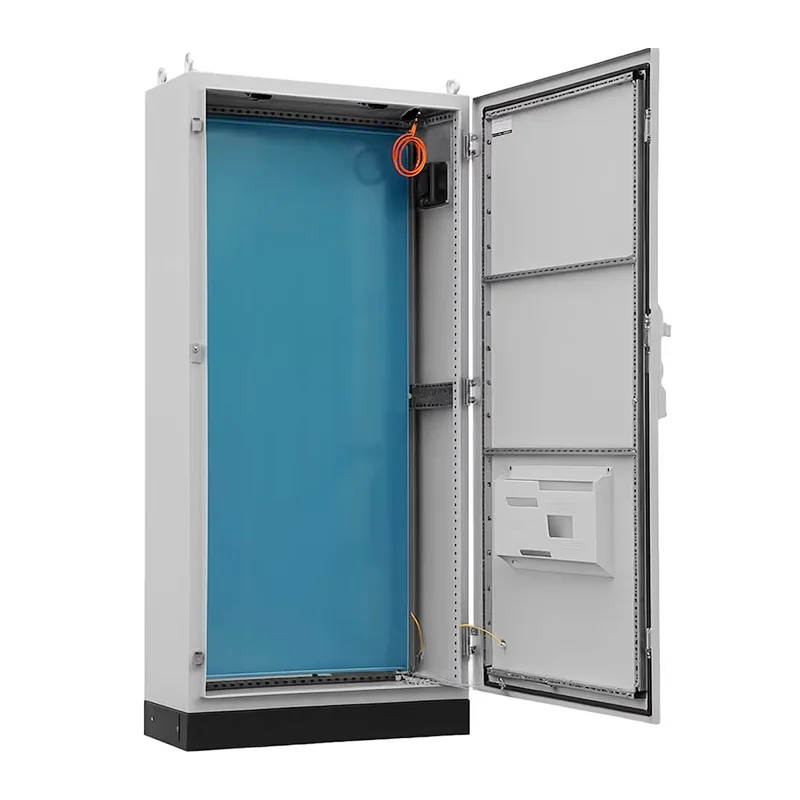

ES femfaldigt profil strömfördelningsskåp

Shangming, från Yueqing, Wenzhou, Kina, är en professionell tillverkare av ES femfaldiga profilkraftfördelningsskåp. Vi väljer höghållfasta kallvalsade stålplåtar och bearbetar dem till denna produkt genom fem kontinuerliga bockningsprocesser. Dörrpanelen är hög från marken, vilket gör installation och underhåll bekvämt. Vi erbjuder också olika specifikationer och storlekar för dig att välja mellan, och välkomnar anpassade mönster baserat på dina ritningar.

Skicka förfrågan

Produktbeskrivning

ES femfaldiga profilkraftfördelningsskåp är en pålitlig produkt med hög hållfasthet och IP55-klassificering. De tätt packade 25 mm modulära hålen på ramen säkerställer installationsflexibilitet och mångsidighet. Denna produkt tillhandahålls av den kinesiska tillverkaren Shangming. Vi stödjer icke-standardiserad anpassning och kan erbjuda kompletta lösningar och konkurrenskraftiga priser.

Kärnstrukturella egenskaper

ES femfaldiga profilkraftfördelningsskåpets huvudsakliga bärande ram genomgår fem exakta böjar, vilket bildar ett femfaldigt profilskelett. Denna multiböjande design förbättrar inte bara stålplåtens bärkraft i längdriktningen utan skapar också en naturlig vattenstoppande spårstruktur, vilket effektivt förhindrar vätskeläckage.

Topp-, botten- och sidopanelerna på skåpet är vanligtvis svetsade som en enda enhet, vilket resulterar i större stabilitet och vridmotstånd jämfört med bultmontering. Profilerna har standard 25 mm avståndshål för standardiserad installation av interna elektriska komponenter.

Denna struktur gör det femfaldiga ES-skåpet lämpligt för kraftdistributionsbehov med hög kapacitet, flerkretsar, vilket ger gott om internt utrymme och möjliggör effektivare ledningar och underhåll.

Produktfunktioner

Shangmings ES femfaldiga distributionsskåp finns i standard- och kundanpassade modeller. För ditt projekt ger de inte bara ström utan erbjuder också en solid grund för ett säkert, effektivt och utvecklande elektriskt system.

1. Strukturellt stöd och bärförmåga

Den femfaldiga profilen är inte bara det yttre skalet utan också exoskelettet på hela skåpet. Den femfaldiga böjningsprocessen förbättrar profilens längsgående tryckhållfasthet, säkerställer stabilitet även efter installation av tung utrustning och förhindrar vridning eller sättning.

Profilens inre är fylld med standardhål. I kombination med balkar och bottenplatta kan komponenter fritt placeras i det inre utrymmet, vilket förbättrar utnyttjandet.

2. Miljöskydd

Jämfört med vanliga distributionslådor ger ES-skåpet bättre tätning. På grund av den speciella vikta kantstrukturen som bildas vid skåpsöppningen av den femfaldiga profilen, rinner vatten längs vecken till utsidan av skåpet istället för att sippra in i tätningslisten.

Skåpet, i kombination med högkvalitativa CNC-applicerade tätningslister, isolerar effektivt extremt fint ledande damm och korrosiv fukt, vilket skyddar isoleringsprestandan hos interna elektroniska komponenter.

3. Integrerad värmehantering och värmeavledning

Denna produkt är ett styrskåp, rekommenderat av Shangming för projekt som prioriterar att skydda komponenter från utbrändhet.

Den femfaldiga ramen och sidopanelerna stöder installationen av industriella luftkonditioneringsapparater eller värmeväxlare med hög effekt utan att orsaka tätningsfel på grund av vibrationer. Skåpets inre struktur främjar luftcirkulationen, vilket förhindrar värmeöeffekter på toppen av skåpet eller i områden med täta komponenter.

4. Säkerhetsskydd och gränssnitt mellan människa och maskin

Vi har professionella jordningsbultar mellan skåpdörren, sidopanelerna och skåpets kropp, sammankopplade med en gulgrön dubbelfärgad tråd. Hela metallhöljet ger ett pålitligt skydd mot elektriska stötar.

Vi erbjuder anpassningsalternativ; du kan välja en dörrpanel med genomskinligt fönster, kombinerat med ett trepunktsförreglingslås, vilket underlättar inspektion och fysiskt förhindrar obehörig personal från att öppna skåpet.

Tekniska parametrar

Material	SUS304 (andra materialmodeller är valfria)
Ytbehandling	Tråddragning, installationsversionen är galvaniserad
Skyddsnivå	IP55 (pressGB4205-1993)
Standardkonfiguration	Framdörr, bakpanel, installationspanel, sidopanelskåp, dörr lås, tätningslist
Stålplåttjocklek	Ram: Femvikt profil 1,5 mm Dörrpanel: 2,0 mm Bakpanel: 1,5 mm Installationsplatta: 2,5 mm

Storlek och specifikationstabell

Specifikationer och mått			Bredd								Höjd								Djup						Installation styrelse
Bredd	Höjd	Djup	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Scenarier för produktapplikationer

Vi rekommenderar denna produkt för projekt med utmanande miljöer, som kräver oberoende drift av enskilda enheter och kräver hög strukturell styvhet. Du kan kontakta oss när som helst med dina krav för att diskutera och bestämma den specifika urvalslösningen.

Automatiserad kontroll av oberoende mekanisk utrustning

Tack vare sin integrerade svetsade struktur är ES femfaldiga kraftfördelningsskåp idealiskt för att styra stor utrustning med en enhet.

Typiska fall: Förpackningsmaskiner, formsprutningsmaskiner, CNC-verktygsmaskiner, styrskåp för laserskärmaskiner.

Varför välja det: Stor, oberoende utrustning som fungerar som en enhet kräver inte parallell skåpdrift. ES-skåpets förseglade skydd förhindrar oljedimma och metalldamm från att sippra in i precisionsregulatorn.

Pumpstationer och vattenrening

ES femfaldiga strömfördelningsskåp erbjuder större fördelar i fuktiga eller stänkbenägna miljöer.

Typiska fall: Utomhuskontrollboxar för vattenpumpar, luftningskontrollsystem i avloppsreningsverk, sekundära strömförsörjningspumprum.

Varför välja det: Den mekaniska vattentäta strukturen som bildas av den femfaldiga profilen, i kombination med självhäftande tätningsremsor, motstår effektivt regn och fukt. Även i långvariga miljöer med hög luftfuktighet säkerställer dess integrerade svetsade struktur att interna komponenter förblir torra.

Livsmedels- och läkemedelsindustrin

Vi rekommenderar våra elfördelningsskåp för verkstäder som kräver frekvent sköljning eller extremt höga renhetskrav. Vi använder högkvalitativa, säkra material och tillverkar strikt enligt kraven.

Typiska fall: Styrskåp för tappningslinje för drycker, elskåp för läkemedelsförpackningar.

Varför välja det: ES-skåpet är tillverkat av rostfritt stål och har släta, rundade kanter och minimala svetsar, vilket gör det mindre benäget att ansamlas av bakterier eller damm. Dess yta är också resistent mot kemiska desinfektionssprayer och högtrycksvattenstrålerengöring.

Gruv-, cement- och miljöer med hög vibration

Våra produkter kan även användas på tunga industrianläggningar som involverar krossning, siktning eller långväga transporter. Shangmings fabrik har en 7-stegs kvalitetskontrollprocess, vilket säkerställer tillräcklig produktstyrka.

Typiska fall: Styrenheter för gruvtransportband, kontrollpaneler för cementfabriker, mobila generatorset styrskåp.

Varför välja det: Den svetsade strukturen i ett stycke ger utmärkt vridmomentmotstånd. Under kraftiga vibrationer eller hissningar skyddar femböjningsramen de dyra interna frekvensomformarna och PLC-modulerna från dålig kontakt eller fysisk skada på grund av skåpsdeformation.
