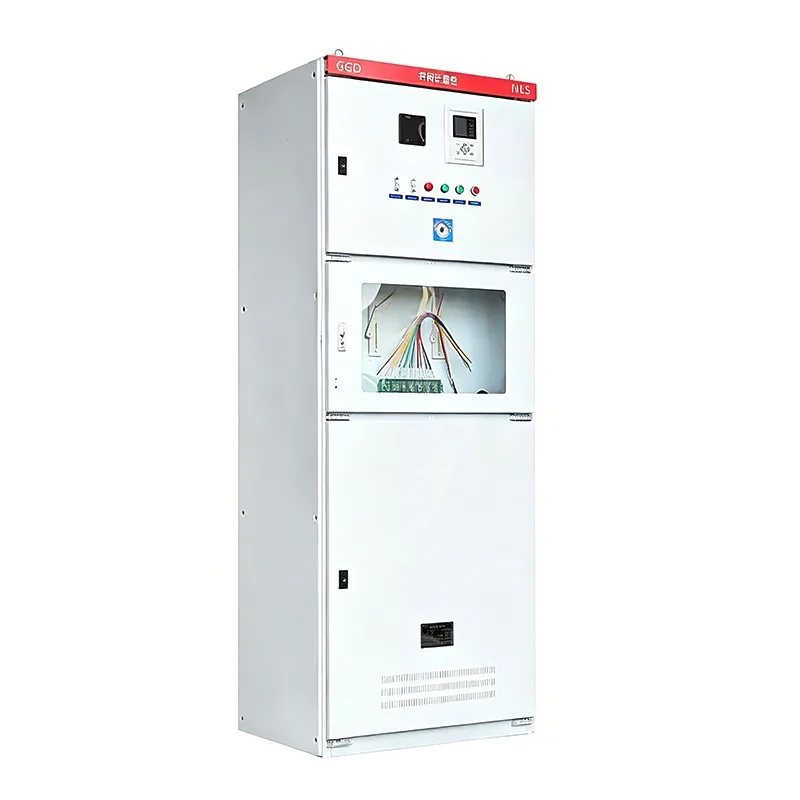

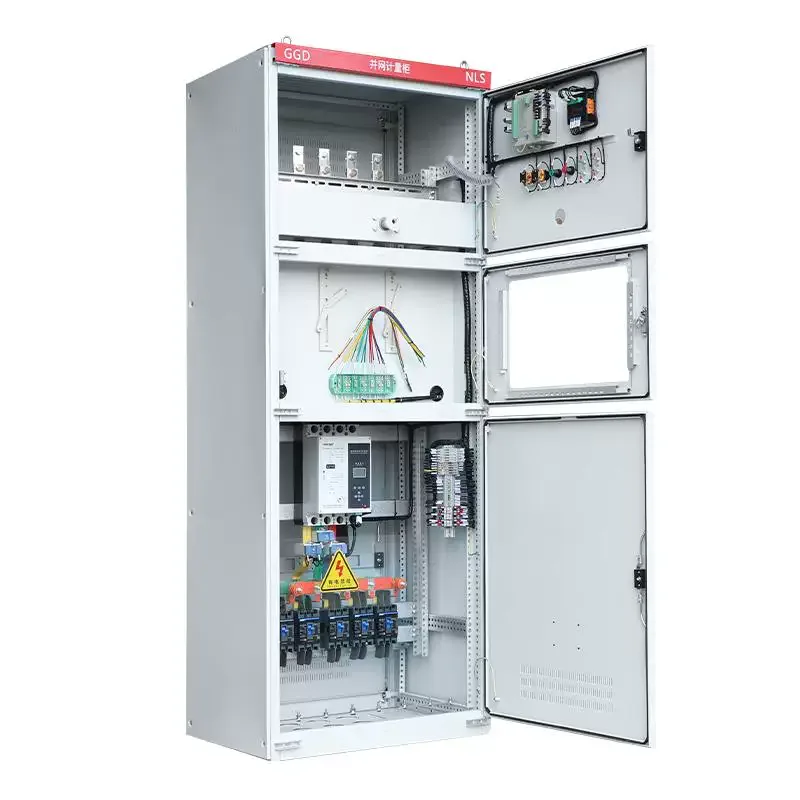

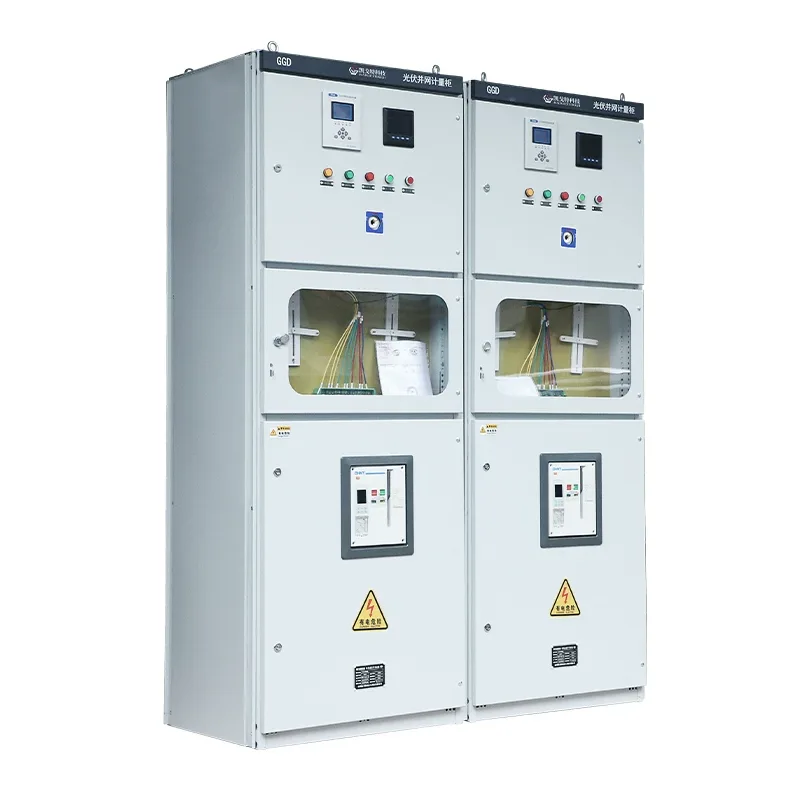

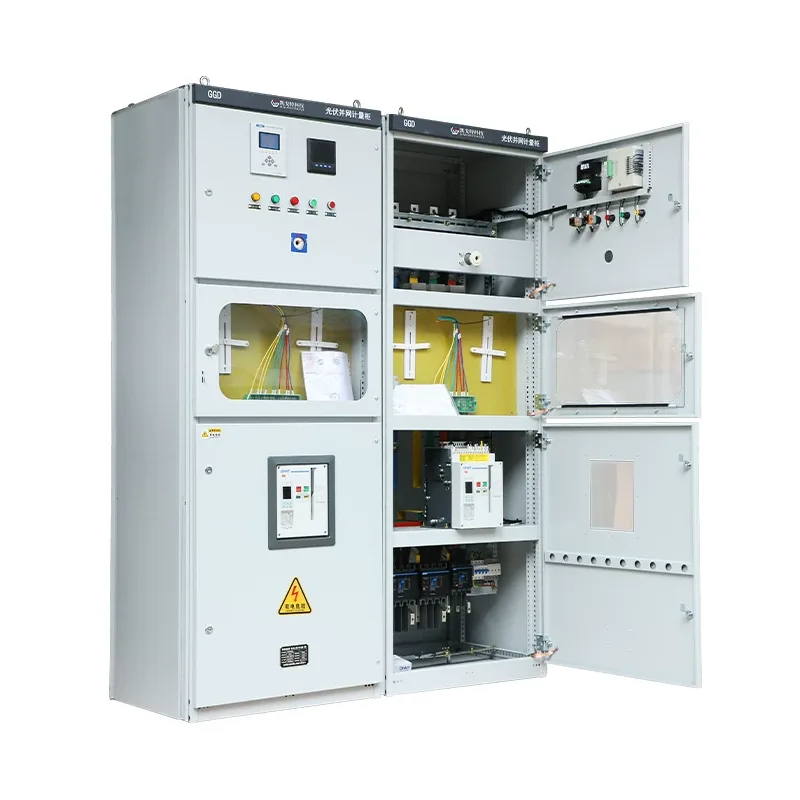

Fotovoltaiskt nätanslutet skåp

Fotovoltaiska nätanslutna skåp spelar en avgörande roll för skydd, mätning, isolering, anti-ö och datautbyte. De är designade och tillverkade av den professionella tillverkaren Shangming. Vi erbjuder en garanti och kommer att tillhandahålla fullständig dokumentation och certifiering med din beställning.

Vilka är funktionerna hos ett solcellsnätanslutet skåp?

Strömuppsamling: Det PV-nätanslutna skåpet samlar växelströmseffekten från en eller flera strängväxelriktare.

Säkerhetsisolering: När nätet är under underhåll eller när solcellssystemet inte fungerar, kopplar det fysiskt från strömförsörjningen via strömbrytare eller frånkopplingsbrytare, vilket säkerställer säkerheten för personal och utrustning.

Skyddsfunktioner: Det PV-nätanslutna skåpet har skydd mot överström, överspänning, underspänning och frekvensavvikelser. Viktigast av allt är att den har skydd mot öar, som automatiskt kopplar bort nätanslutningspunkten när huvudnätet inte förhindrar omvänd kraftöverföring och potentiell elektrisk stöt för underhållspersonal.

Mätning och övervakning: Utrustningen har en inbyggd elmätare, vanligtvis en dubbelriktad mätare, som registrerar både genererad och förbrukad el.

Skillnaden mellan ett fotovoltaiskt nätanslutet skåp och en fotovoltaisk kombinationslåda

Försiktighetsåtgärder vid installation

Vid installation av ett solcellsnätanslutet skåp bör det installeras så nära transformatorn eller huvudfördelningsskåpet som möjligt. Kortare kablar ger mindre spänningsfall. Om kabeln är för lång kommer spänningen vid nätanslutningspunkten att stiga under toppeffektgenerering, vilket utlöser växelriktarens överspänningsskydd och orsakar frekventa utlösningar.

För nätanslutna boxar utomhus är installation i direkt solljus strängt förbjuden. Höga temperaturer kan göra att strömbrytaren löser ut termiskt, vilket leder till falsk utlösning. Vi rekommenderar att du väljer en plats på en byggnads norra vägg eller installerar ett solskydd.

Se till att minst 800 mm-1 000 mm arbetsutrymme finns kvar framför skåpet för att säkerställa att operatören snabbt kan vrida frånkopplaren i en nödsituation.

FAQ

F: Varför löser strömbrytaren i det nätanslutna skåpet ut oväntat vid toppeffekt vid middagstid?

A: Orsaker som ska undersökas:

Nätöverspänning: Detta är den vanligaste orsaken. Solelproduktionen är starkast vid middagstid, och om den omgivande elförbrukningen är låg kommer spänningen vid nätanslutningen att höjas. När spänningen överstiger skyddsgränsen som ställts in av det nätanslutna skåpet kommer skåpet automatiskt att lösas ut.

Temperaturutlösning: Dålig värmeavledning i det nätanslutna skåpet. Högt strömflöde vid middagstid gör att den interna temperaturen i skåpet blir för hög, vilket leder till att strömbrytarens termiska skydd inte fungerar.

Felaktig inställning: Strömbrytarens inställningsström är för nära växelriktarens maximala utström.

Lösningar: Kontrollera spänningsposterna. Om nätspänningen är för hög, kontakta strömförsörjningsbyrån för att sänka transformatorkranen eller justera skyddsinställningarna.

F: Vilka är konsekvenserna om överspänningsskyddet i det nätanslutna skåpet är trasigt och inte byts ut?

S: Det kommer inte att påverka elproduktionen på kort sikt, men det kommer att förlora åskskyddet. Solkraftverk är mestadels placerade på öppna hustak, där blixtinduktion är extremt frekvent. I händelse av inducerad blixt kan högspänning direkt penetrera det nätanslutna skåpet och komma in i växelriktaren, vilket gör att komponenter värda hundratusentals yuan brinner ut.

Vi rekommenderar att om SPD-statusfönstret blir rött måste det bytas ut omedelbart.

F: Kan ett vanligt lågspänningsfördelningsskåp användas för att ersätta det dedikerade solcellsnätanslutna skåpet?

S: Nej, den kan inte ersättas direkt. Vanliga distributionsskåp saknar dubbelriktad mätning, anti-öskyddslogik och underspänningsutlösningsfunktion.

Strömförsörjningsbyrån kommer att fokusera på att inspektera dessa solcellsspecifika komponenter under acceptanstestning. Om ett påtvingat utbyte görs kommer projektet inte att accepteras.
