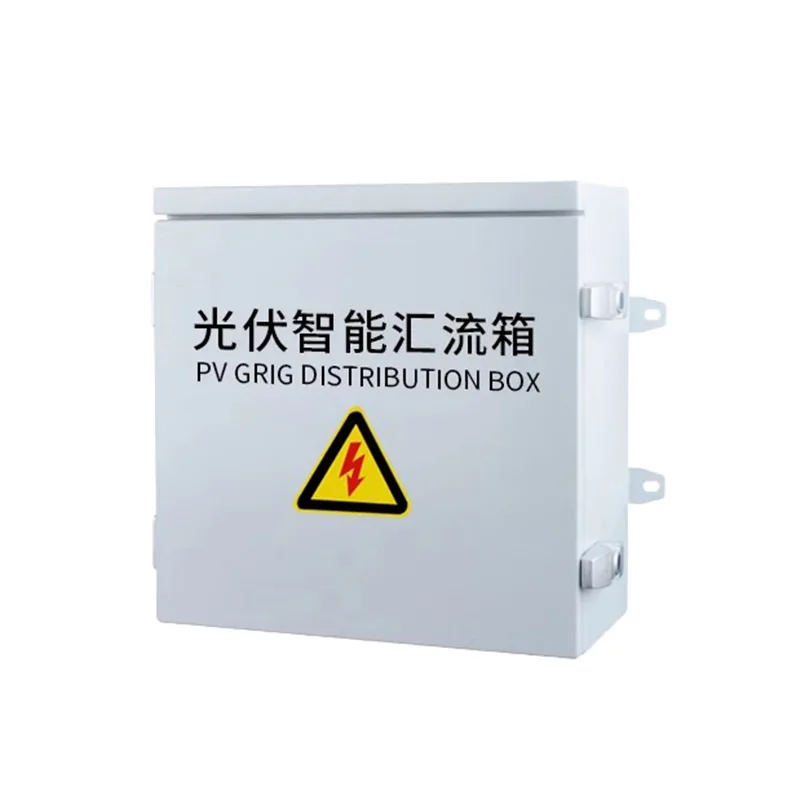

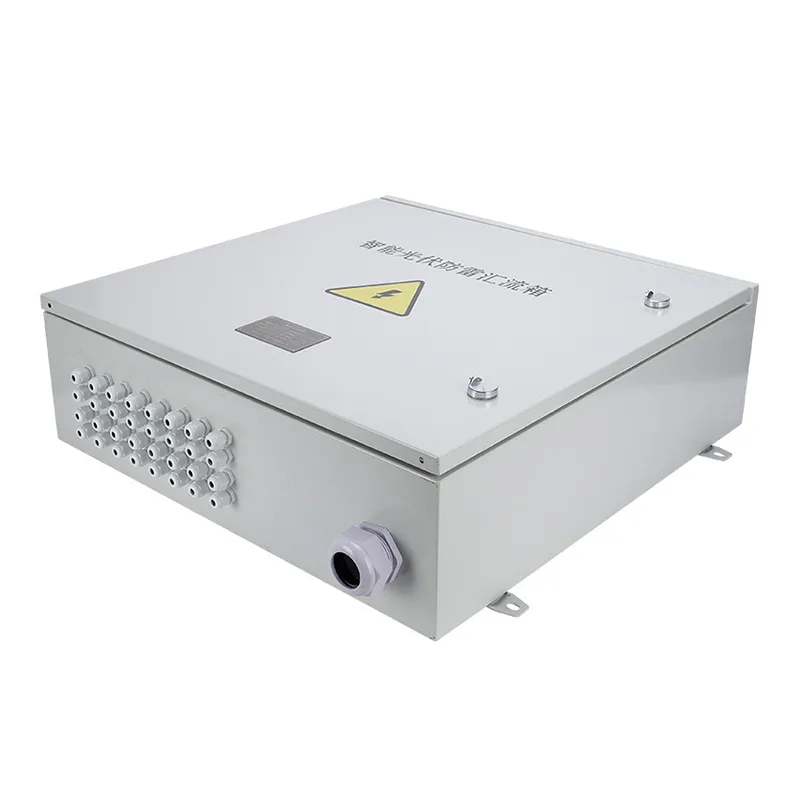

Fotovoltaisk kombinationslåda

Shangming är en högkvalitativ tillverkare av solcellskombinationsboxar från Kina. Vi har en egen fabrik med över 5 produktionslinjer, och standardspecifika produkter är lätt tillgängliga att köpa med snabb leverans. Anpassning är också vår styrka; vänligen kontakta oss för att diskutera lösningar och få en kostnadsfri offert.

Varför behövs solcellslådor?

I ett medelstort till storskaligt fotovoltaiskt kraftverk finns det vanligtvis hundratals eller till och med tusentals solpaneler. Om varje panel var direkt kopplad till växelriktaren skulle det orsaka många problem. För det första skulle ledningarna vara röriga, vilket kraftigt ökar konstruktionssvårigheterna, och förbrukningen av en stor mängd DC-kabel skulle avsevärt öka kostnaderna.

Samtidigt skulle förlusterna öka och överföring av små strömmar över långa avstånd skulle resultera i betydande spänningsfall. Senare skulle underhållet också bli ett utmanande problem, eftersom det skulle vara svårt att snabbt lokalisera felaktiga strängar.

Det är här kombinationslådor kommer in och löser dessa problem. De fungerar som ett transportnav, som konvergerar de små strömmarna till en enhetlig produktion.

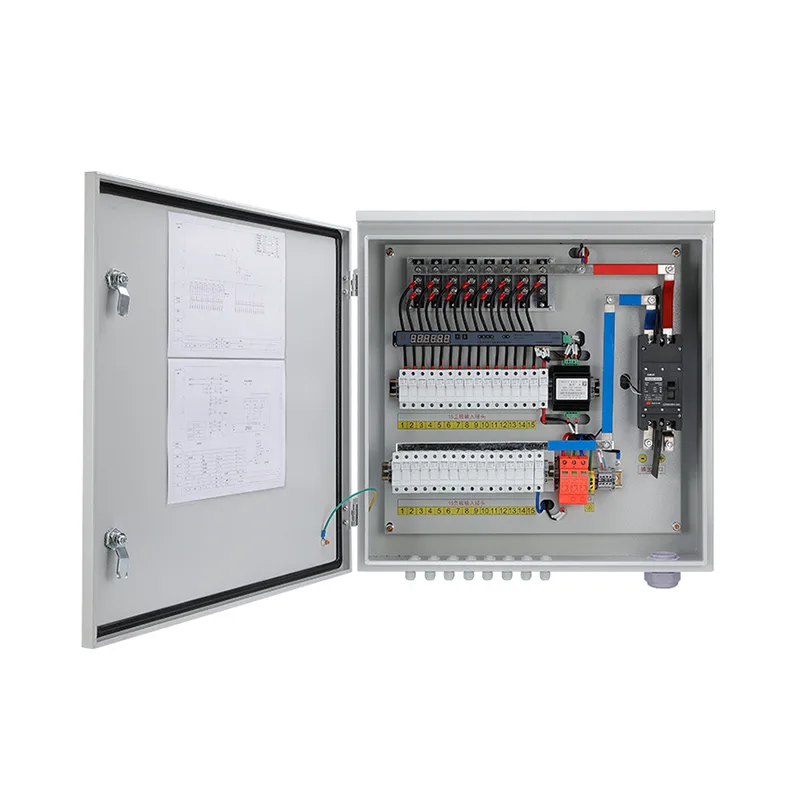

Modulsammansättning

Kärnfunktioner

Strömuppsamling: Den solcellskombinationsboxen matar ut likströmmen centralt från flera solcellsmoduler, vilket minskar antalet likströmskablar och sänker systemets komplexitet och kostnad.

Systemskydd: Kombinationsboxen ger överström, kortslutning, omvänd anslutning och överspänningsskydd för varje sträng och den totala utgången, vilket förhindrar feleskalering.

Säkerhetsisolering: En DC-frånkopplingsbrytare möjliggör snabb frånkoppling under underhåll eller fel, vilket förbättrar driftsäkerheten.

Driftövervakning: Om en intelligent modell väljs är realtidsövervakning av strängström, spänning, temperatur och åskskyddsstatus möjlig, vilket underlättar fellokalisering och prestandaanalys.

Huvudtyper

Olika typer av solcellsboxar (PV) varierar i installationsplats, spänningsnivå och intelligensnivå inom ett system, vilket motsvarar olika tillämpningsscenarier.

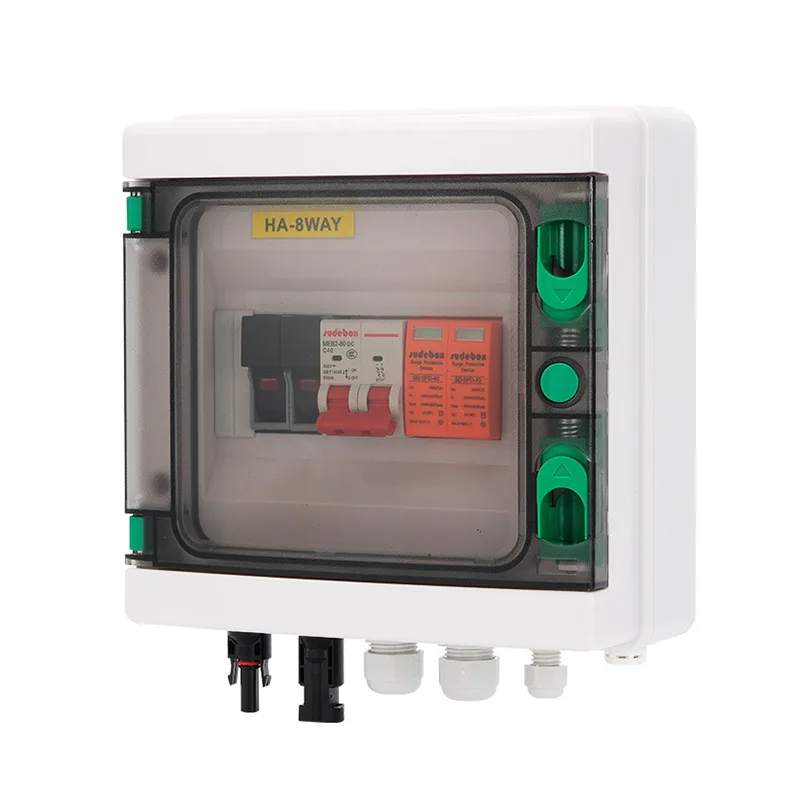

1. DC Combiner Box

Vanligast i PV-kraftverk, installerade mellan PV-moduler och DC-växelriktaren.

Funktion: Kombinerar likström från flera PV-strängar och matar ut den till en centraliserad växelriktare.

Kärnkonfiguration: Inkluderar DC-säkringar, DC-brytare och SPD:er.

Tillämpliga scenarier: Storskaliga markmonterade kraftverk, centraliserade solcellssystem.

2. AC Combiner Box

Används främst i system som använder strängväxelriktare. Den installeras mellan växelriktarens utgångssida och transformatorn.

Funktion: Kombinerar AC-effekten från flera strängväxelriktare.

Kärnkonfiguration: AC-strömbrytare, AC-överspänningsskydd, frånkopplingsbrytare; vissa kan även innehålla en energimätare.

Tillämpliga scenarier: Kommersiella och industriella tak-PV, markmonterade kraftverk som använder distribuerade växelriktare.

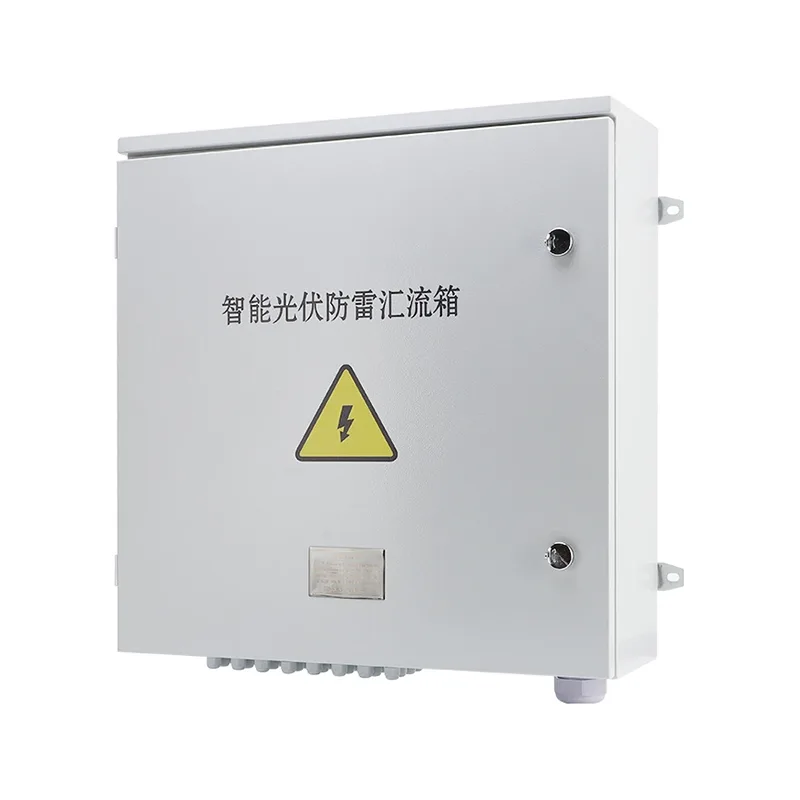

3. Intelligent Combiner Box

Denna typ av box lägger till en övervakningsmodul till den grundläggande kombinerarboxen och är för närvarande det vanliga valet för medelstora till stora kraftverk.

Funktioner: Förutom att kombinera ström, kan den övervaka strömmen för varje inkommande linje, total spänning, intern temperatur och överspänningsskyddsstatus i realtid.

Tekniska fördelar: Genom datauppladdning kan underhållspersonal på distans avgöra vilka solpaneler som är skuggade eller skadade, vilket möjliggör exakt underhåll.

Garanti och kundservice

Shangming Factory tillhandahåller kvalitetssäkring, närmare bestämt en 1-års garanti för kundanpassade produkter och en 2-års garanti för standardprodukter. Garantin täcker materialdefekter i skåpet, komponentfel (vid normal användning) och problem med tillverkningsprocessen. Skador orsakade av felaktig installation, felaktig användning, naturkatastrofer eller obehöriga ändringar täcks inte.

I händelse av efterförsäljningsproblem kommer vi att hantera dem enligt följande process: Rapportera problemet (tillhandahåll foton/filmer av felet och ordernummer) → Tekniskt team svarar inom 4 timmar → Fjärrdiagnos (gratis vägledning om justering av parametrar eller byte av små komponenter; gratis reservdelar inom garantiperioden) → Om problemet inte kan lösas på plats eller åtgärdas för att motorn ska kunna lösas på plats, reparation/ersättning (kostnader inom garantiperioden bärs av oss); i nödsituationer kan ersättningsprodukter tillhandahållas först för att minimera kundförluster.
