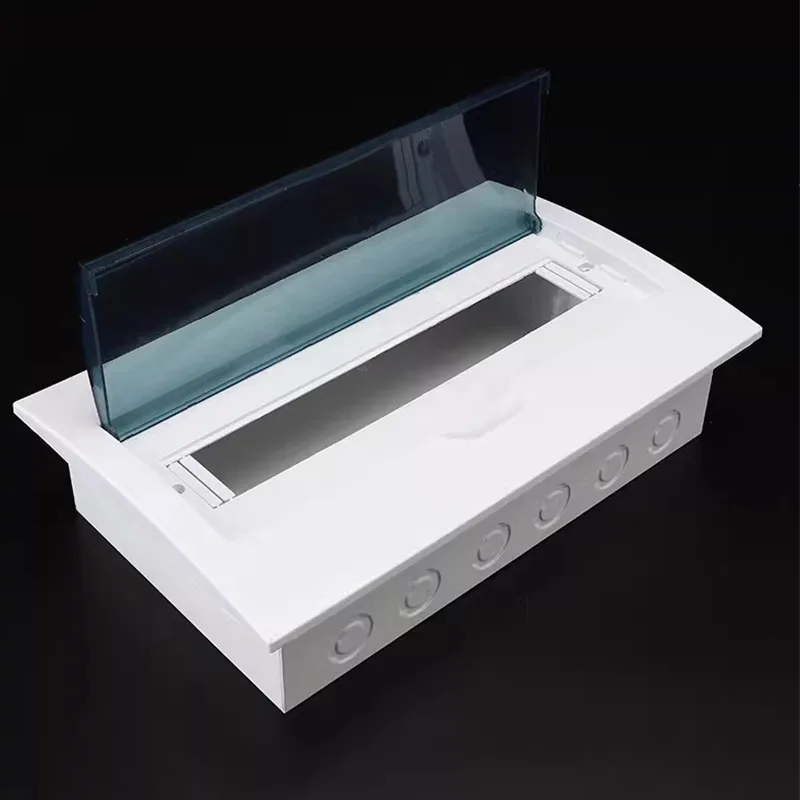

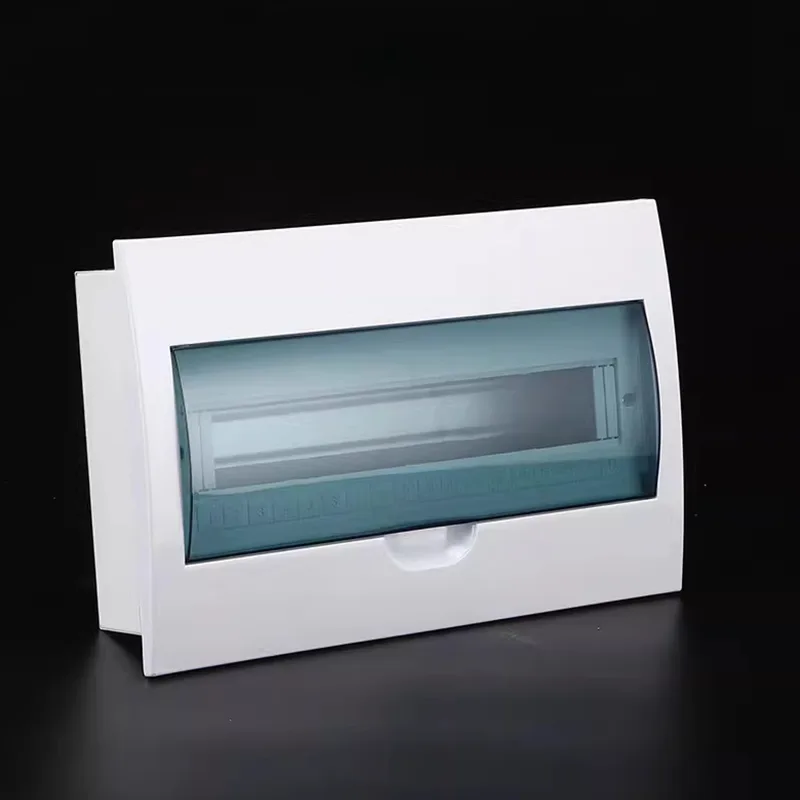

Kompakt Multi-Circuit Distribution Box hölje

Shangming är en professionell tillverkare av kompakta flerkretsfördelningslådor, som erbjuder direktförsäljning från fabriken och tillhandahåller skräddarsydda lösningar och omfattande service efter försäljning. Denna produkt är lämplig för miljöer med begränsat installationsutrymme, med en kompakt storlek och en intern kretslayout med hög densitet, vilket möjliggör säker flerkretsströmfördelning i trånga utrymmen och eliminerar behovet av flera externa enkelkretsboxar.

Kärnfördelar

Om du önskar miniatyriserad, modulär och intelligent kraftfördelning för ditt projekt, är kompakta flerkretsfördelningslådor mer lämpliga än traditionella enkelkretslådor eller stora distributionsskåp.

1. Platsbesparing

Kompakta distributionslådor har en tunn design, med ett standarddjup på endast 70–100 mm, som enkelt bäddas in i lätta skiljeväggar, möbler bakpaneler, utrustningshöljen eller smala elektriska axlar och tar minimalt med utrymme.

Inom trånga utrymmen sparar den höga kretstätheten, som integrerar 8–24 dvärgbrytare, över 60 % av installationsutrymmet jämfört med att distribuera flera enkretslådor.

Vid behov kan vi skräddarsy konfigurationer som stöder parallell expansion, vilket möjliggör horisontella kombinationer för att bilda större distributionsenheter.

2. Säkerhet

Shangmings distributionslådor är tillverkade av högkvalitativ metall, med alternativ för galvaniserat stål eller 304 rostfritt stål, vilket effektivt dämpar brandspridningen.

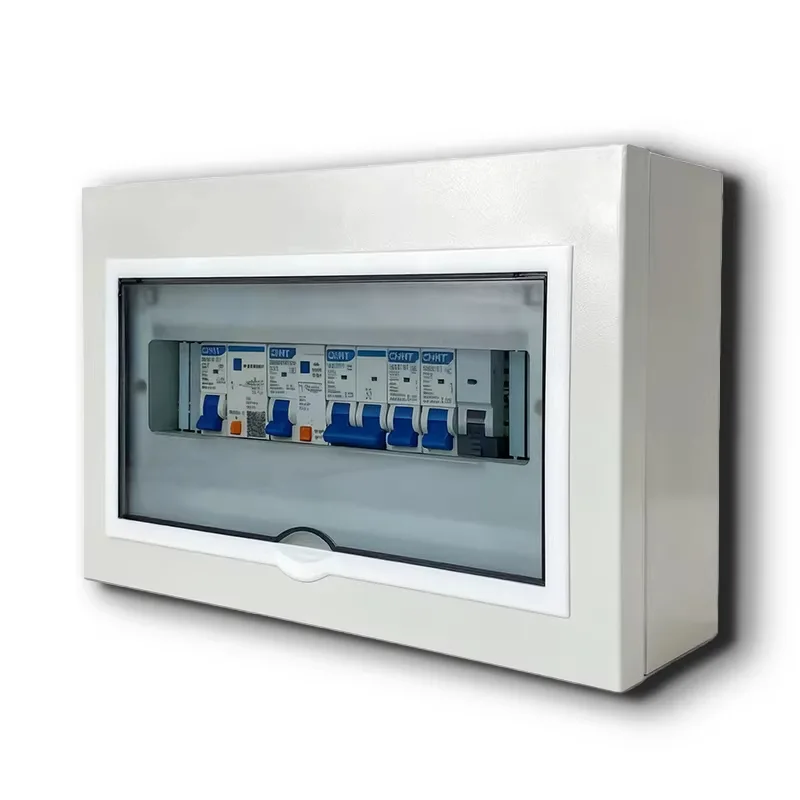

Varje krets är utrustad med oberoende överbelastnings- och kortslutningsskydd, vilket säkerställer exakt felisolering.

Bred IP-skyddsklassificering:

Användning inomhus: IP20–IP40, skyddar mot fingerkontakt och fasta främmande föremål.

Utomhus eller fuktig miljö Användning: IP54 metallhölje, dammtät och stänksäkert, lämplig för badrum, balkonger, utomhusutrustningslådor, etc.

3. Enkel installation och underhåll

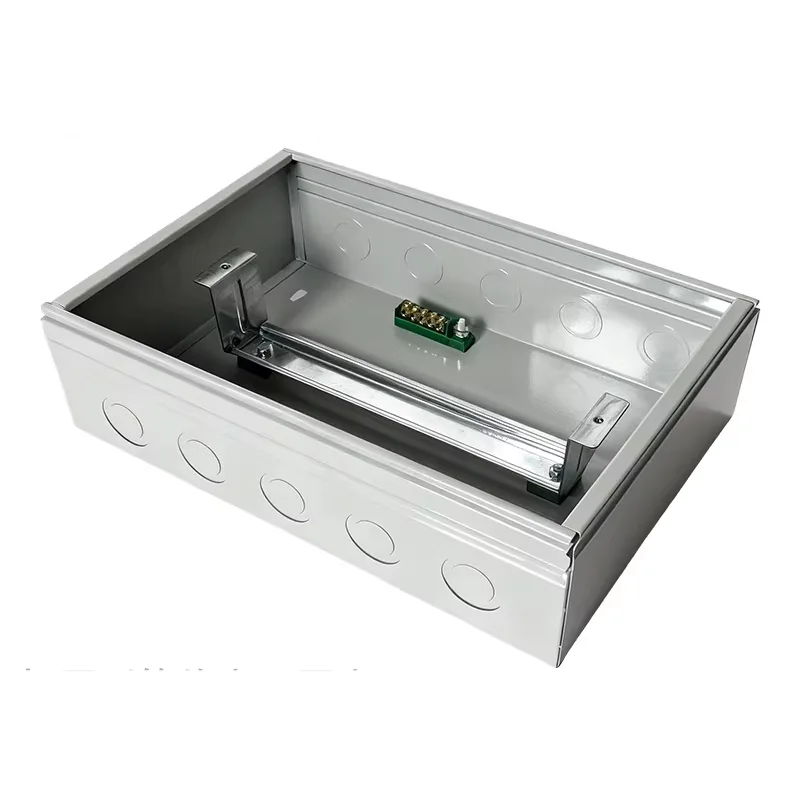

Compact Multi-Circuit Distribution Box är förinstallerat med standardiserade DIN-skenor. Vi använder vanliga strömbrytare (Schneider Electric, ABB, etc.) för direkt montering, vilket eliminerar behovet av borrning eller skruvar.

Φ20/25 mm utslagshål finns på toppen, botten och baksidan för kabelingång och utgång i flera riktningar, med plats för olika ledningsbanor.

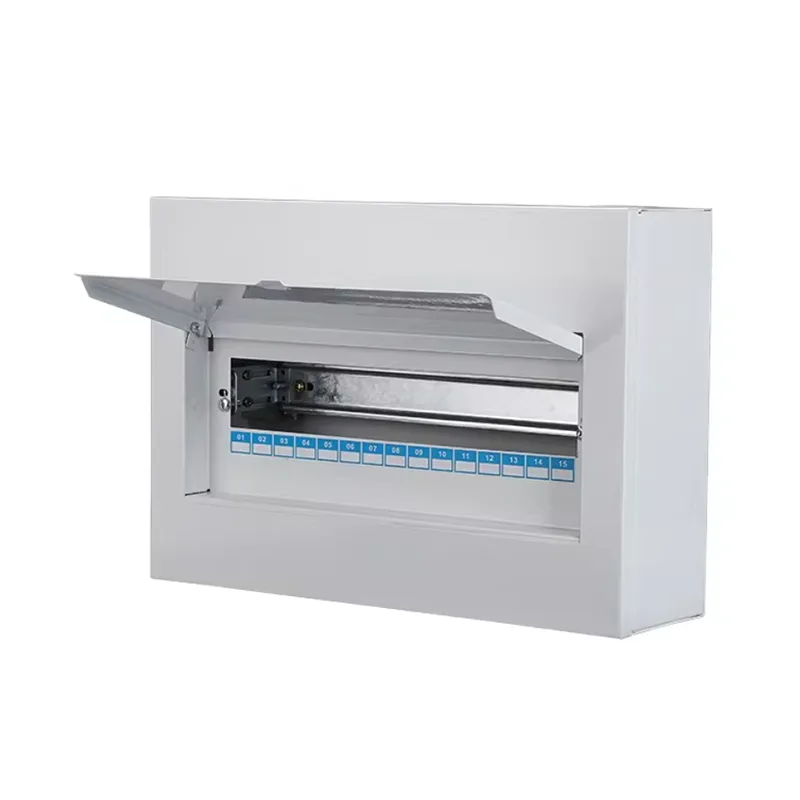

Dörren har en snäpp- eller gångjärnsdesign, vilket möjliggör öppning med en hand. Kretsetiketter finns på insidan av dörren eller panelen, som stödjer tryckta eller handskrivna anteckningar.

4. Fullständig anpassning tillgänglig

Tillgängliga material: Järn, galvaniserad plåt, 201 rostfritt stål, 304 rostfritt stål.

Icke-standard storleksstöd: Vi erbjuder full anpassning av bredd, höjd och djup för att matcha specialutrustningsöppningar eller byggnadsväggtjocklekar.

Funktionella moduler: Kan förinstalleras med överspänningsskydd, smarta mätare, fjärrkontrollmoduler, USB-uttag, etc.

Utseendeanpassning: Stöder RAL-färgsprutning, finish i borstat rostfritt stål och silkscreentryck med logotyper, integrerade i avancerade inredningsstilar.

Hur bestämmer man det erforderliga antalet kretsar?

Du kan stöta på denna fråga under urvalsprocessen. Shangming tillhandahåller en trestegsmetod för initial bedömning.

1. Dela kretsar efter funktionsområde

Detta är den mest grundläggande statistiska metoden. En modern standardkonfiguration rekommenderar vanligtvis att man separerar högeffektsenheter från allmänna elektriska kretsar:

● Belysningskretsar: Minst 1-2 kretsar rekommenderas, kontrollerade efter område för att undvika kortslutning i ett område som orsakar mörker i hela huset.

● Allmänna uttag: Tilldela efter antalet rum, vanligtvis en krets för varje 3-5 rum.

● Dedikerade högeffektskretsar: Detta är avgörande. Luftkonditioneringsapparater, varmvattenberedare, ugnar, diskmaskiner, torktumlare, etc., med en effekt ≥1,5 kW, måste var och en uppta en oberoende krets.

● Kök och badrum: På grund av den fuktiga miljön och koncentrerade apparater rekommenderas det att installera en separat jordfelsbrytare (RCD).

2. Beräkna modulbredd

Vi använder "Way" eller "Module" för att mäta kapacitet.

1 modul = 18 mm (dvs. bredden på en enpolig brytare MCB).

RCCB/RCBO: Upptar vanligtvis 2 moduler, dvs 36 mm.

Huvudströmbrytare: Upptar vanligtvis 2-4 moduler.

Beräkningsformel: Totalt antal moduler som krävs = (Antal enpoliga brytare x 1) + (Antal dubbelpoliga/restströmbrytare x 2) + (Huvudbrytare x 2/4)

3. 20 % reservationsprincip

Fyll aldrig distributionslådan helt; att lämna utrymme för framtida expansion är en branschstandard. Så varför lämna utrymme?

Framtida expansion: När du lägger till övervakning, smarta hemsystem eller nya apparater i framtiden behöver du inte byta ut hela lådan.

Värmeavledningsutrymme: I en kompakt flerkretslåda hjälper reserverat utrymme till luftkonvektion, vilket minskar risken för att strömbrytare löser ut på grund av överhettning.

Rekommendation: Om du beräknar att du behöver 10 kretsar, välj en 12-kretslåda; om du räknar ut att du behöver 18 kretsar, välj en 24-kretsbox.

Typisk scenarioreferenstabell

Shangming Electric stödjer ditt exakta modellval. Vi erbjuder:

Gratis konsultation med kretslayout: Skicka oss din utrustningslista så rekommenderar vi lämpliga kapslingsmodeller.

Flera modulära kombinationer: Standardstorlekar inkluderar 12, 18, 24 och 36 moduler; icke-standardanpassning stöds också.

Förinstallerad DIN-skena + effektbrytare alternativ: Förmonterad enligt din kretsplan, redo att användas vid ankomst.
